1. 서 론
도심지의 고밀도 개발과 지하공간 활용이 확대되면서, 지하 구조물에 작용하는 양압력(uplift pressure)은 구조물의 안정성에 중요한 영향을 미치는 요인으로 부각되고 있다. 지하수위 상승에 따라 구조물 저면에 발생하는 양압력은 부력 증가, 단차 이동, 구조체 균열 등 다양한 형태의 구조적 문제를 유발하며, 이에 대한 대응 공법의 적용은 필수적이다. 국내외에서 양압력으로 인한 구조물 피해 사례는 다수 보고되어 있으며, 장마철이나 집중호우, 갑작스러운 수위 상승 등 비정상적인 지하수 변동 상황에서는 그 위험성이 더욱 증대된다(Hong et al., 2023). 이렇듯 지반과 구조물에 대한 지하수의 영향 연구는 중요하며, 많은 연구자들이 지하수와 관련된 다양한 연구를 수행하고 있다(Jo et al., 2016; Kim & Jung, 2018a; Kim & Jung, 2018b; Kim et al., 2021; Cho, 2023). 지하 구조물의 양압력 저감을 위해 현재까지 일반적으로 적용되고 있는 기술로는 강제 배수(pumping system), 중력 배수(gravity drainage), 양압방지공(pressure relief well), 매스 콘크리트(mass concrete) 보강 등이 있다. 그러나 강제 배수 방식은 전기 펌프에 의존함에 따라 유지관리 비용과 에너지 소비가 지속적으로 발생한다는 점과 지속적인 지하수 강제배출로 도시 전체의 지하수위가 낮아져 지반침하를 발생시키는 원인으로 작용된다는 것이 최근 확인되고 있다. 중력 배수는 상부 공간과의 수위차를 활용하나 지형 조건의 제약을 받으며, 양압방지공은 지하수의 흐름을 유도하고 배출할 수 있지만 장기적인 수리환경 변화에 따라 성능 저하 우려가 있다(Jeong, 2010). 이와 같은 문제 인식에 따라, 외부 에너지원을 사용하지 않고 지하수위 변화에 수동적으로 반응하여 지하수를 자연스럽게 배출하는 지하수 자연배수 시스템(passive groundwater drainage system)에 대한 관심이 증가하고 있다. 최근에는 지하 구조물에 작용하는 양압력에 대응하기 위한 자연배수장치와 시공방법에 대한 특허 기술(KR 10-2023-0230123, Cho, 2023) 이 제안되었으며, 이는 구조물 내부에 정체된 지하수를 외부 수위와의 수두차를 활용하여 자율적으로 배출함으로써 지하수의 강제배출을 원천적으로 방지하여 구조적 안정성을 확보할 수 있도록 고안되었다.
본 연구에서는 해당 특허 기술의 기본 개념을 기반으로 하되, 그 작동 원리에 대한 물리적 해석과 구조 안정성에 미치는 영향을 이론적으로 분석함으로써, 이론적인 기술 개념을 학술적으로 정교화하고자 한다. 본 논문에서는 지하수 자연배수 시스템의 작동 원리와 구조 개념을 기술하고, Darcy의 법칙과 양압력 계산식을 기반으로 지하수 자연배수 효과의 이론적 가능성을 분석하였다. 아울러 양압력 저감과 지하 구조물의 비배수 공법 적용에 대비한 기술의 적용성을 논리적으로 검토하였다. 본 연구의 결과는 도시 내 다양한 지하 구조물에 적용 가능한 대안 기술로서 활용될 수 있으며, 별도의 동력이나 복잡한 유지관리 없이 구조물의 안정성 확보 및 재난 대응력 강화를 도모할 수 있는 실질적 설계 기초자료를 제공한다. 향후에는 수치모델 개발과 실규모 실증을 통해 기술의 실용성과 확장성을 검증하고, 도시 인프라의 회복탄력성 향상 및 지반침하 예방을 위한 전략적 기술로의 발전 가능성이 기대된다.
2. 배수조절 시스템 기술
2.1 지하 구조물의 양압력 문제
지하 구조물 하부에 작용하는 양압력은 구조물의 부상, 단차 이동, 균열 등을 유발하는 주요 원인으로 작용한다. 양압력은 지하수의 정수압에 기인하며, 구조물 하부에 균일하게 작용하는 수직력으로 표현된다. 이때 작용하는 정수압은 Eq. (1)과 같이 정의된다. 양압력에 의한 부력과 구조물 자중 및 기초 지지력 간의 불균형은 구조물의 침하 또는 부상을 유발하며, 이는 실제 도시 기반시설에서 다양한 피해 사례로 나타나고 있다(Jo et al., 2013). 따라서 지하 구조물의 안정성을 확보하기 위해서는 효과적인 양압력 대응 기술의 도입이 필수적이다.
여기서, Pu : 양압력(kPa),
γw : 물의 단위중량(9.81kN/m3),
H : 지하수위에서 구조물 바닥까지의 깊이(m)
2.2 양압력 대응 공법의 유형과 한계
현재까지 양압력에 대응하기 위해 적용되는 대표적인 공법으로는 강제배수공법, 중력배수공법, 양압방지공 설치 등이 있으며, 각 방식은 특정 조건에서는 효과적이지만 고유의 한계를 지닌다(Table 1). Table 1에 제시된 등급 분류는 강제배수, 중력배수, 양압방지공, 자연배수 시스템 등 주요 배수 기술 간의 상대적인 특성을 시각적으로 전달하고자 정성·정량적 등급으로 표현하였다. 각 항목에 대한 평가 기준은 선행 문헌 및 실무 사례를 기반으로 하였으며, 구체적인 정량 지표로는 연간 전력 소비량, 유지관리 빈도, 설치 공정 수, 고장률(MTBF), 지하수위 저하량(cm/year) 등이 포함된다. 다만 각 기술의 적용 조건(지형, 지질, 구조물 규모 등)에 따라 성능 지표의 수치 범위와 민감도가 달라질 수 있으므로, 본 등급화는 절대 수치 기반 비교가 아닌 상대적 성능 특성에 대한 기술 간 비교·평가로 해석해야 한다.
Table 1.
Comparison of different drainage system technologies
강제배수공법은 전동 펌프를 이용해 구조물 하부에 모인 지하수를 외부로 강제 배출하는 방식이다. 이 방식은 빠른 배수가 가능하고 제어가 용이하다는 장점이 있으나, 유지관리 비용이 크며, 지속적인 지하수의 강제배출로 인근 지하수위를 저하시켜 지반침하 발생이라는 구조적 취약성을 안고 있다. 국내 대부분의 지하 구조물에 적용되고 있는 공법이기도 하지만 강제배수공법은 에너지 소비, 환경 영향, 장기 지속 가능성 측면에서 여러 문제점이 제기되고 있다. Pradeleix et al.(2014)은 생애주기평가(Life Cycle Assessment, LCA)를 통해, 펌프 기반 지하수 시스템의 에너지 소비가 인체 건강, 생태계, 자원 고갈에 이르기까지 큰 환경 부담을 초래함을 밝히고, 펌프 효율과 동력원에 따라 그 영향이 달라진다고 지적하였다. 또한 Keely(1989)은 pump-and-treat 방식이 단기적으로는 효과적이나, 지하수의 투수성이나 지질 특성에 따라 수위 회복이 지연되는 한계를 지닌다고 평가하였다. Glennon(2002)은 미국 남서부 사례에서 과도한 지하수 펌핑이 하천 유량 감소 및 수생 생태계 변화를 초래함을 경고하고, 수문학적·생태적 통합 접근의 필요성을 제기하였다.
중력배수공법은 외부 에너지원 없이 수위차에 따른 자연 유하를 활용해 지하수를 배출하는 방식이다. 구조가 단순하고 유지관리 부담이 적은 장점이 있으나, 충분한 배수 경사를 확보하기 어려우며, 배출구 위치에 따라 적용 범위가 제한된다. 그리고 역류방지를 위한 보완 설계가 요구되며, 도심지 구조물에서는 지형 조건상 적용에 한계가 있다. Iverson & Reid(1992)는 지하수의 중력 유동이 사면의 유효응력 분포에 영향을 미치며, 이는 사면 안정성과 직결된다고 보고하였다. Zhang et al.(2022)은 사이펀 효과를 활용한 수평 배수관 실험을 통해, 관 길이가 길어질수록 유량이 감소하고 안정성이 저하됨을 밝혔으며, 이는 중력배수공법 설계 시 필연적으로 물리적 한계를 고려해야 함을 시사한다. 또한 Lakruwan et al.(2024)은 다양한 사면 조건을 대상으로 한 실험과 해석을 통해 수평 배수관의 적정 길이와 간격을 도출하는 설계 프레임워크를 제시하였고, 배관 경사와 위치 확보가 지하수위 저감의 핵심 요소임을 강조하였다.
양압방지공은 구조물 저면에 수직 배수관을 설치해 지하수를 하부로 유도하여 수압을 완화하는 방식이다. 초기 부력 완화에는 효과적이나, 시간이 지남에 따라 필터막 막힘, 토사 침투 등에 의해 배수 효율이 저하되며, 인접 지반 침하 위험도 증가한다. U.S. Army Corps of Engineers(2025)는 해당 시스템의 필터망이 시간이 지나면서 막히는 문제를 지적하며, 유지관리의 어려움을 강조하였다. 미시시피강 제방 사례(Mansur et al., 2000)에서는 유지보수가 지연됨에 따라 다수의 배수공이 막히면서 시스템 효율이 급격히 저하되었다고 보고되었다.
기타 공법으로는 구조물 저면에 영구적 앵커를 설치하여 양압력에 저항하는 방식이 있으나, 장기 하중 손실 및 시공 하자에 따른 구조적 리스크로 인해 지속 가능한 공법으로 보기 어렵다. 기존 공법들은 각각 특정 지반 조건 및 구조 형태 하에서 유효성을 보이나, 공통적으로 전력 의존성, 유지관리 부담, 구조적 복잡성, 침하 및 지하공동 발생 등 다양한 문제를 내포하고 있다. 그리고 도시 지하공간에서는 장기적 운용 및 비상 상황 대응 측면에서 효율성이 제한된다. 지하 구조물의 부력 저감을 위한 배수공법은 지속적으로 연구되고 있는데, Jo et al.(2013)은 지하차도에 유도배수공법을 적용하고 수치해석을 통해 구조물 하부 수압 분포 및 유동 해석 결과를 바탕으로 적용 가능성을 제시하였다. Joo et al.(2010)은 강제배수 시스템의 구조적 한계를 분석하고, 제어 알고리즘 개선과 에너지 효율 향상을 통해 경제성을 높일 수 있음을 밝혔다.
본 연구는 지반침하의 근본 원인으로 지적되고 있는 지속적인 지하수의 강제배출로 인한 사회적 재난발생의 중요성을 강조하였다. 기존 연구들은 배수 성능 향상과 구조물 안정성 확보에 기여하였으나, 장기적으로 도시침하, 지반공동발생, 장기 유지관리 비용, 시스템 신뢰성 등의 측면에서 한계가 존재한다. 이에 따라 외부 에너지원을 사용하지 않고, 수위 변화에 자율적으로 반응하는 지하수 자연배수 시스템의 개념 정립과 기술적 타당성에 대한 고찰이 요구된다. 그 외에도 구조물 저면에 영구적 앵커를 설치하여 양압력을 저항하는 방법이 있으나, 이는 장기 하중 손실 또는 시공 하자 가능성이 있어 효율적인 공법이라 보기 어렵다. 이처럼 기존 공법들은 각기 장점은 있으나, 전력 의존성, 유지관리 부담, 구조적 복잡성, 지반침하 위험, 지하공동 발생 등 다양한 한계를 안고 있으며, 이러한 제약을 극복하기 위한 대안으로 지하수 자연배수 시스템에 대한 관심이 높아지고 있다.
3. 지하수 자연배수 시스템
3.1 지하수 자연배수 시스템의 정의
지하수 자연배수 시스템은 외부 전력이나 기계적 장치의 개입 없이, 지하수위 상승에 따라 발생하는 수두차를 이용해 지하수를 구조물 외부로 배출하는 수동적(passive) 배수 기술이다. 이 시스템은 구조물 내부와 외부 간 수위 차이에 의해 자율적으로 배수가 이루어지는 구조로, 기존의 강제배수 방식에서 발생하는 유지관리 부담, 에너지 소비, 그리고 장기적인 지하수위 저하에 따른 지반침하 문제 등을 근본적으로 완화할 수 있는 대안 기술로 간주된다. 시스템의 작동 방식은 수압이 일정 임계값 이상으로 상승할 때에만 유동이 발생하도록 설계되어 있으며, 평상 시에는 유동이 발생하지 않는 정지 상태를 유지한다. 수위 변화에 따라 자연스럽게 작동하며, 별도의 제어 시스템 없이도 안정적인 수위 조절과 양압력 완화를 가능하게 한다는 점에서 유지관리 효율성과 에너지 독립성 측면에서 우수한 특성을 가진다.
3.2 시스템 구조 및 구성요소

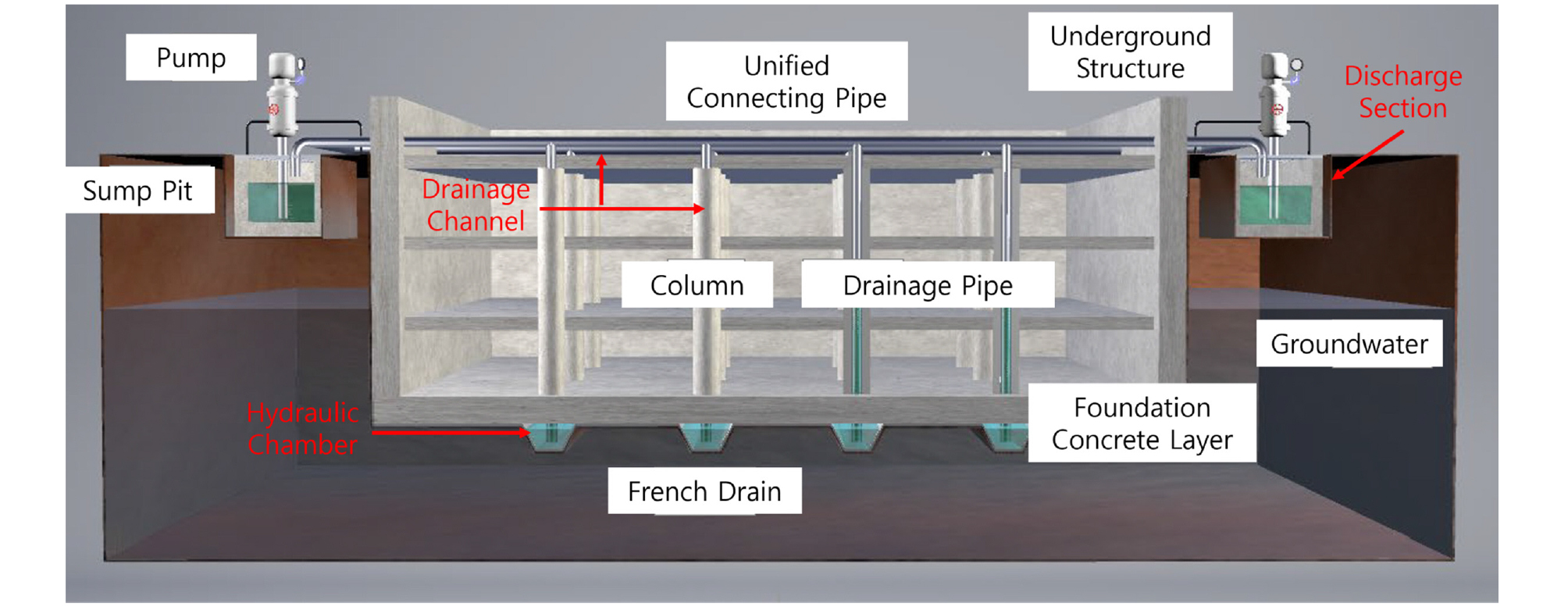

지하수 자연배수 시스템은 유입부, 배수통로, 배출부의 세 가지 주요 구성요소로 이루어진다. 유입부는 지하수위 상승 시 수압이 전달되는 구조물 내부 지점에 설치되며, 수압 작용이 최초로 발생하는 지점이다. 배수통로는 유입된 지하수가 구조물 외부로 이동하는 경로로, 일반적으로 투수성 재료나 중공관 등으로 구성되며, Darcy 흐름이 안정적으로 발생할 수 있도록 설계된다. 배출부는 구조물 외부의 대기압 환경과 접하는 개방 지점으로, 내부 수위가 외부보다 높을 경우 지하수를 외부로 유도하여 자연스럽게 배출하는 역할을 한다. 배출부에는 외부의 유입을 방지하기 위한 역류방지장치가 선택적으로 설치될 수 있으며, 이는 외부 수리 조건 변화에 따른 시스템 안정성을 보완하는 요소로 작용한다. Fig. 1은 이러한 세 가지 구성요소 간의 상호 작용을 개략적으로 나타낸 개념도이다. 구조물 내부에서 상승한 지하수가 유입부를 통해 진입하고, 배수통로를 따라 이동한 뒤, 수두차의 영향을 받아 외부의 배출부를 통해 자연스럽게 유출되는 전체 흐름을 도식화하였다. 시스템의 전체 성능은 수두차, 유로 길이, 투수계수, 유효 단면적 등의 인자에 의해 결정되며, 이러한 인자들은 구조물의 조건과 지반 환경에 따라 적절히 조정되어야 한다.
3.3 작동 원리
지하수 자연배수 시스템은 Darcy의 법칙에 기반하며, 수두차에 의해 지하수가 유로를 따라 흐르는 구조로 작동한다. 배수 유량 q는 Eq. (2)와 같이 표현된다.
여기서, q = 단위 시간당 배수 유량(m3/s),
k = 매질의 투수계수(m/s),
I = 수두구배(무차원),
Δℎ = 구조물 내부와 외부 간 수두차(m),
L = 유로 길이(m),
A = 유로의 유효 단면적(m2)이다.

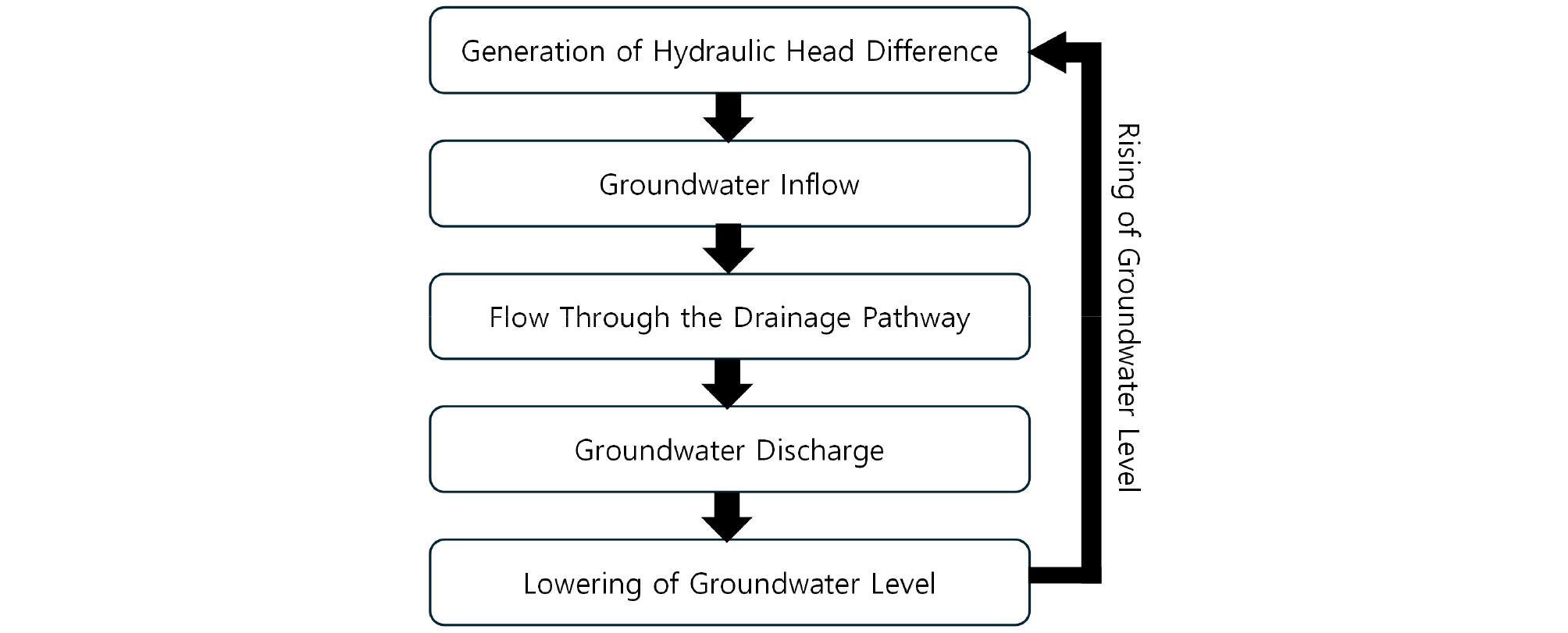

배수 유량은 수두차가 클수록, 유로 길이가 짧을수록, 그리고 투수계수가 높고 단면적이 클수록 증가하며, 이는 시스템 설계 시 주요 고려 요소로 작용한다. Fig. 2는 이러한 작동 원리를 시각적으로 보여주는 흐름도로, 지하수위 상승 → 수두차 형성 → 지하수 이동 → 내부 수위 저하 → 평형 도달 → 배수 정지의 순환 과정을 단계별로 나타낸다. 지하수위가 상승하면 구조물 내부에 작용하는 정수압이 외부보다 높아지고, 이에 따라 수두차가 형성된다. 이 수두차는 배수통로를 따라 지하수를 외부로 이동시키는 주된 동력으로 작용하며, 내부 지하수위는 점진적으로 감소하게 된다. 이후 수위가 임계 이하로 낮아지면 유입부에서의 수압이 감소하고, 이에 따라 유동이 정지되며, 시스템은 자연 상태로 복귀한다. 이러한 작동 메커니즘은 복잡한 제어장치 없이 단순한 물리법칙에 따라 기능하기 때문에 시스템의 고장률이 낮고, 장기적인 안정성 확보가 가능하다는 장점이 있다. Fig. 3은 실제 시공 적용 시 구조물 내 배수관 설치 위치 및 흐름 과정을 3단계로 나누어 설명한 개념도이다. Fig. 3(a)는 기둥 내부에 배수관을 매설한 것이고, Fig. 3(b)는 지하수위 상승 시 배수관 내 유동의 발생을 나타낸 것이다. Fig. 3(c)는 일정 수위를 초과하면 연결관을 통해 집수정으로 자연 배출되어, 구조물 하부의 수위를 효과적으로 조절하는 구조를 나타낸다.
3.4 기술적 특징 및 적용 가능성
지하수 자연배수 시스템은 외부 전력이 전혀 소요되지 않으며, 기계적 고장이 발생할 여지가 없고, 장기적으로도 일정한 성능을 유지할 수 있다는 점에서 탁월한 기술적 특징을 갖는다. 지하수위 저하에 따른 지반침하 문제가 사회적 이슈로 부각되고 있는 상황에서, 본 시스템은 그 근본 원인을 제어할 수 있는 수동형 제어 기술로서 높은 안정성과 실용성을 제공한다. 이 시스템은 지하수위가 상승할 경우에만 자율적으로 작동하도록 설계되어 있으며, 구조가 단순하고 제어기기나 동력 공급이 불필요하므로 설치 이후 유지관리 부담이 거의 발생하지 않는다. 이러한 특성은 기존 고층건물이나 지하기반시설과 같이 유지보수가 제한되거나 지하수위 저하로 인한 지반침하 우려가 큰 시설물에서 효과적으로 적용될 수 있다. 또한 장기 운용이 필요한 공공 인프라에서도 유리하게 작용할 수 있다. 시스템의 구조적 간결성과 모듈화가 가능한 특성은 다양한 형태의 지하 구조물 설계에 쉽게 통합될 수 있다는 장점이 된다. 초기 설계 단계에서 시스템을 반영할 수 있을 뿐만 아니라, 기존 구조물에도 보강 형태로 후속 적용이 가능하여 기술의 확장성과 유연성이 높다. 이는 구조물 저면에 지속적으로 작용하는 양압력을 완화하여 부력 안정성을 확보하고, 결과적으로 구조물의 장기적 성능 확보에 기여할 수 있다. 무엇보다, 지하수 자연배수 시스템은 강제배수 방식과 비교할 때 에너지 소비가 없고, 기계 고장률이 현저히 낮으며, 유지보수 비용도 낮다는 점에서 경제적 운용이 가능하다. 또한 구조물 시공 초기뿐 아니라, 운영 단계 전반에 걸쳐 수위 조절 및 정수압 완화 기능을 지속적으로 수행함으로써, 전체 생애주기 동안 구조물의 안정성과 효율성을 함께 만족시킬 수 있다.
4. 이론적 배수 성능 및 안정성 검토
4.1 지하수 자연배수 유량의 이론적 산정
지하수 자연배수 시스템의 성능은 지하수위 상승 시 수두차에 의해 자율적으로 배수 유량이 확보되는지를 기준으로 평가할 수 있다. 이 시스템은 외부 전력 없이 작동하기 때문에 유효한 유량 확보 여부가 구조물 하부에 작용하는 양압력을 안정적으로 완화할 수 있는지를 결정짓는 핵심 요소가 된다. 유량은 기본적으로 수두차, 유로 길이, 투수계수, 유효 단면적에 따라 결정되며, 앞서 제시한 Darcy의 법칙을 통해 이론적 해석이 가능하다. 그러나 단순 유량 계산만으로는 실무 적용을 위한 설계 적정성을 확보하기 어렵고, 이를 구조물에 반영하기 위해서는 직경 중심의 설계 변환이 요구된다. 배관 유로가 원형 단면을 가진 경우, 단면적 A는 Eq. (3)과 같이 정의된다.
Eq. (3)을 Darcy 식에 대입하고 D에 대해 정리하면, 유량(q), 수두차(k), 유로 길이(L), 투수계수(k)가 주어졌을 때 필요한 배관 직경 D는 Eq. (4)로 산정할 수 있다.
이 식은 목표 유량이 정해져 있을 때 설계자가 필요한 최소 배관 직경을 산정할 수 있도록 한다. 수위 상승 속도가 빠르거나 구조물 하부 면적이 넓은 경우, q의 값이 커지게 되며, 이에 따라 D도 증가해야 한다. 반면, 유로 길이가 짧거나 수두차가 클 경우에는 더 작은 직경으로도 충분한 배수 성능을 확보할 수 있다. 이러한 식을 활용하면 현장의 설계 조건에 따라 합리적인 직경 산정이 가능하며, 구조물 주변의 수리적 환경 변화에 따라 민감도 분석도 가능하다. 예를 들어, k=1×10-4m/s, Δℎ=2m, L=1.0m, q=2×10-6m3/s 으로 가정할 경우, 배관 직경(D)은 Eq. (4)를 이용하여 0.113m라는 값을 구할 수 있다. 즉, 약 113mm 이상의 배관 직경이 요구됨을 나타낸다. 이는 일반적인 구조물 내부 집수관 직경 범위(100–150mm) 내에 해당하며, 초기설계 시 중요한 기준치로 활용될 수 있다. 실제 설계 시에는 위 식을 기초로 하되, 1) 수위 상승률이 급격한 강우 이벤트에 대응 가능한 여유 용량 확보, 2) 장기 침적에 따른 투수계수 저하 영향, 3) 집수정 및 다수 관 연결 시의 관내 유속 변화, 4) 배관 내부 마찰 및 이물질 축적 가능성과 같은 요소들을 함께 고려해야 한다. 이와 같은 항목을 종합적으로 고려한 설계 기반 직경 산정 프레임워크가 향후 실증 실험 및 도시 구조물 표준화 설계 지침으로 확장될 수 있을 것이다.
4.2 양압력 저감 효과의 이론적 고찰
지하수 자연배수 시스템은 구조물 내부에 정체된 지하수를 외부로 유도함으로써, 내부 수위의 상승을 제어하고, 결과적으로 구조물 저면에 작용하는 양압력을 저감하는 기능을 수행한다. 이때의 양압력 변화는 지하수위의 실질적인 저하와 직접적으로 연동되며, 시스템의 성능은 궁극적으로 내부 수위를 안정적으로 유지할 수 있는지에 달려 있다. 이 시스템은 외부 수위와 내부 수위 사이의 수두차를 이용해 자율적으로 배수를 수행하므로, 외부 에너지원이나 기계 작동 없이도 구조물 내부에 축적되는 정수압을 일정 수준 이하로 유지할 수 있다. 이러한 수위 조절 기능은 초기 강우 직후 또는 지하수위가 급격히 상승하는 시기에 작용하는 과도한 양압력을 완화하는 데 효과적이다. 또한, 강제배수 방식에서 흔히 발생하는 과도한 배수에 따른 지하수위 저하를 방지할 수 있어, 인접 지반의 침하를 근원적으로 예방하는 데에도 기여할 수 있다.
양압력이 구조물에 미치는 영향은 단순한 수직 방향의 상향력에 국한되지 않는다. 실제로 기초판이나 슬래브의 단차 발생, 벽체 균열, 기초부 들뜸 등 다양한 손상 메커니즘이 동반되며, 자중이 작거나 부력 저항력이 부족한 구조물에서는 심각한 안정성 저하로 이어질 수 있다. 지하수 자연배수 시스템은 이러한 문제에 대해 사전 대응 기능을 수행하며, 구조물 저면의 정수압을 지속적으로 완화시켜 구조물 자중과 부력 간의 평형 상태를 보다 안전한 범위로 이동시킬 수 있다. 이는 구조물 설계 시 요구되는 자중 또는 앵커 시스템의 규모를 상대적으로 축소할 수 있게 하여 기초 구조물의 경제성과 안정성 확보에 긍정적인 영향을 미친다. 따라서 지하수 자연배수 시스템의 적용은 단순히 유량 확보에 국한되지 않고, 구조물 전체의 부상 방지 전략으로서의 기능도 지닌다.
4.3 구조 안정성 확보에 대한 기초 고찰
지하 구조물의 안정성은 자중, 기초 지지력, 외력, 그리고 양압력 간의 평형 관계에 의해 결정된다. 양압력은 부력 형태로 구조물 하부에 작용하여 구조물의 상승 또는 전단파괴를 유발할 수 있으며, 이러한 위험은 자중이 부족하거나 지지층이 연약한 조건에서 더욱 증대된다. 지하수 자연배수 시스템은 내부 지하수위를 효과적으로 저감함으로써 구조물 하부에 작용하는 양압력을 완화하고, 구조물의 안정성 확보에 기여한다. 수위가 낮아지면 구조물 저면에 작용하는 유효 부력도 함께 감소하게 되며, 이를 통해 부상 위험을 사전에 제어할 수 있다. 양압력에 의한 부력은 Eq. (5)와 같이 정의된다.
여기서, γw는 물의 단위중량, Ab는 구조물 저면 면적, Hw는 구조물이 수중에 잠긴 높이이며, 이로부터 구조물에 작용하는 부력의 크기를 추정할 수 있다. 지하수위를 ΔH만큼 저감시킬 경우, 그에 따른 부력 저감량은 Eq. (6)과 같이 된다.
이와 같은 부력 저감 목표를 실질적으로 구현하기 위해서는, 설계 시간(t) 이내에 필요한 만큼의 지하수를 외부로 배출할 수 있는 유량이 확보되어야 한다. 이를 기준으로 배수 시스템의 관경 설계를 연계하면 Eq. (7)과 같이 정리할 수 있다.
Eq. (7)는 Darcy 법칙과 부력 저감량을 통합하여 유도한 것으로, 구조물 저면 면적(Ab), 설계 수위 저감량(ΔH), 지반 투수계수(k), 수두차(Δh), 배수 유로 길이(L), 그리고 배수 시간(t) 등 실무 설계 변수에 따라 적정 배관 직경(D)을 직접 산정할 수 있게 한다. 이는 단순한 수리적 조건이 아닌, 구조물의 부력 저감 요구량을 충족시키기 위한 구조-수리 통합 설계 접근이라 할 수 있다. 결과적으로, 지하수 자연배수 시스템은 구조물 하중과 부력 간의 안전한 평형 상태를 형성하고 유지하는 데 기여하며, 구조물 설계의 경제성과 시공 효율성 향상에도 긍정적인 영향을 미친다. 또한, 시스템 설계 시 구조물의 기초 형식 및 규모에 따라 목표 수위 저감량을 설정하고, 이에 맞춰 관경을 산정하는 방식은 향후 실무 설계의 기준으로 활용될 수 있을 것이다.
5. 도시 적용 가능성과 유지관리 측면 분석
5.1 도시 인프라에의 적용 가능성
지하수 자연배수 시스템은 구조적 단순성과 자율작동성을 기반으로, 다양한 유형의 지하 구조물에 적용 가능한 기술적 유연성을 갖추고 있다. 도심지에 집중되어 있는 공동구, 지하차도, 지하주차장, 도시철도 역사 등은 대부분 구조물 저면에 양압력이 작용하며, 이에 따른 부상 위험과 더불어 인접 지반의 지하수위 저하로 인한 지반침하 가능성까지 내포하고 있다. 이와 같은 시설들은 일반적으로 수압 변화에 대해 즉각적인 대응이 어렵다는 공통의 취약점을 가지고 있으며, 기존 강제배수 방식은 이러한 점에서 한계를 지닌다.
지하수 자연배수 시스템은 외부 전력이나 제어장치 없이도 구조물 형상이나 위치에 관계없이 자율적으로 수위를 제어할 수 있는 수동형 시스템으로, 이러한 도시 기반시설의 제약 조건을 극복할 수 있는 대안 기술로 평가된다. 기계 장비를 설치할 공간이 협소하거나 유지관리 인력이 상시 확보되지 않는 경우에도 적용 가능하며, 초기 설치 이후 별도의 운전 없이 장기적으로 안정적인 기능 유지를 보장한다. 지하수위 상승 시 자연적으로 배수 기능이 작동되므로, 집중강우나 침수와 같은 비상 상황에서도 시스템 고장 없이 연속적으로 기능을 수행할 수 있다. 이러한 특성은 도시 인프라의 재난 대응 능력과 회복탄력성(resilience) 확보에 기여할 수 있으며, 기후변화로 인한 강우 패턴의 변화와 도시 침수 빈도 증가 등 최근 도시 환경의 변화에 대응할 수 있는 선제적 대안으로 주목된다. 더불어 무분별한 지하수의 강제 배출로 인한 지반침하를 방지할 수 있다는 점에서, 본 시스템은 단순한 배수 기능을 넘어 도시 지반의 안정성 확보를 위한 핵심 기술로 자리매김할 수 있다.
5.2 유지관리 측면의 효율성
기존 강제배수 시스템은 전력 공급에 의존하며, 펌프의 교체주기, 역류방지밸브의 점검 등 지속적인 유지관리 작업이 요구되며, 무엇보다도 지속적인 지하수의 강제배출로 인한 지반침하나 지하공동발생 등 도시 재난안전에 큰 위해조건으로 작용하고 있다. 반면, 지하수 자연배수 시스템은 동력 계통이나 기계 부품이 존재하지 않기 때문에, 전기 점검이나 기계 고장에 대한 대응이 필요 없으며, 유지관리의 부담이 현저히 감소된다. 이 시스템은 단순한 유로 및 배출구로 구성되어 있기 때문에 유지관리의 핵심요소로는 유로의 폐색 여부와 외부 이물질 침투 방지에 국한된다. 이에 따라 정기적인 육안 점검 및 간단한 청소만으로도 기능 유지가 가능하며, 유지관리 인력 및 예산의 소요가 기존 시스템에 비해 대폭 절감될 수 있다. 또한 이 시스템은 전력 공급 중단 시에도 정상 작동이 가능하므로, 민방위시설이나 재난 대응 인프라의 탄력적 운용이 가능하며, 대피시설 등에서 전략적 도입 가치도 높다. 지하철, 지하차도 등 대규모 지하시설물에 있어서도 적용이 가능하며, 최근 사회적 재난으로 부각되고 있는 도로침하나 도시침하 등의 문제를 예방하는 데 실질적인 효과를 발휘할 수 있다. 이러한 기술은 연약지반 위에 구축된 동남아시아 주요 도시, 일본, 뉴욕 등에서도 직접적인 적용 가능성을 가지며, 상용화 시 국내외 다양한 수요처를 확보할 수 있을 것으로 기대된다.
6. 결 론
본 논문은 지하 구조물의 안정성 확보와 유지관리 효율성 향상을 위한 대안으로서, 외부 에너지 공급 없이 작동하는 지하수 자연배수 시스템의 개념을 제안하고 그 이론적 타당성을 고찰하였다. 기존의 강제배수와 중력배수 시스템은 즉각적인 수위 대응에는 효과적이나, 지하수위의 지속적인 저하, 유지관리 비용 증가 등의 구조적 한계를 내포하고 있으며, 비상 상황에서의 기능 상실 가능성 또한 존재한다.
지하수 자연배수 시스템은 구조물 내부와 외부의 수두차를 활용한 자율 작동 방식으로, 별도의 기계 장치 없이도 지하수위를 효과적으로 제어할 수 있으며, 결과적으로 구조물 하부에 작용하는 부력을 완화하여 안정성을 향상시킬 수 있다. 본 논문에서는 수리학적 흐름 해석을 통해 유량 산정식을 도출하고, 이를 바탕으로 구조물의 양압력 조건을 고려한 배관 직경 설계 기준을 제시하였다.
본 시스템은 초기 설치 이후 별도의 운전 없이 지속적인 배수 기능을 수행하므로, 도시 인프라의 재난 대응 능력과 회복탄력성을 제고할 수 있으며, 유지관리 부담이 현저히 낮다는 장점이 있다. 도심지 공동구, 지하차도, 도시철도 역사, 지하주차장 등과 같은 구조물에 폭넓게 적용 가능하며, 최근 증가하는 지반침하 문제에 대한 사전 예방 기술로서도 활용 가능성이 높다.
다만, 본 기술은 구조물 내부와 외부 간 수두차가 충분히 확보되지 않거나, 유로가 막힐 우려가 있는 지반 조건, 혹은 장기간 침적에 따른 투수계수 감소가 발생할 수 있는 환경에서는 배수 성능이 저하될 수 있다는 한계가 있다. 또한 시스템 설계 시 수두차 및 유량 조건의 변화에 따른 민감도 분석과 장기적인 성능 검증이 요구되며, 특히 복잡한 지하구조물 형상이나 급격한 수위 변화 조건에서는 적용성에 제한이 따를 수 있다. 따라서 향후에는 실제 구조물에 본 시스템을 적용한 실증 사례 분석을 통해 수위 저감 성능, 정수압 제어 효과, 구조물 안정성 향상 정도 등을 정량적으로 검증할 필요가 있으며, 다양한 지반 조건 및 구조 형식에 따른 성능 민감도 분석도 병행되어야 할 것이다. 아울러 본 기술의 표준화 및 모듈화, 시공 매뉴얼 개발 등을 통해 실무 현장 적용의 범용성을 높이는 후속 연구가 이어져야 할 것으로 판단된다.
