Journal of the Korean Geo-Environmental Society. 1 May 2023. 13-20
https://doi.org/10.14481/jkges.2023.24.5.13

ABSTRACT


MAIN

  • 1. 서 론

  • 2. 연구 대상지반 특성

  •   2.1 유기질토

  •   2.2 모래

  • 3. 진동대 실험

  •   3.1 실험목적

  •   3.2 이론적 배경

  •   3.3 진동대 실험준비

  •   3.4 진동대 실험결과

  • 4. 액상화 유효응력 해석

  •   4.1 액상화 해석모델

  •   4.2 액상화 유효응력 해석

  • 5. 결 론

1. 서 론

우리나라 지진 특성은 천발지진으로 지구 조력에 의한 판 경계부가 아닌 판 내부의 축적된 탄성변형에너지에 의한 지각변형이 주된 원인으로 알려져 있다. 판 내부지역에서 지진발생이 많은 중국내륙지역의 지진활동과 같은 개념으로 볼 수 있다. 따라서 우리나라는 지진 발생 원인을 설명하는 판구조론 측면에서 판 경계에 위치하고 판의 지각운동으로부터 직접 영향을 받는 일본과는 달리 지진활동이 활발하지 않은 편이다.

그러나 최근 지진 관측 자료에 의하면 한반도에서 지진 발생 회수가 급증하고 있음을 알 수 있다. 2016년 경주 지진과 2017년 포항지진으로 인한 피해가 관측됨에 따라 우리나라에서도 지진에 대한 관심도가 높아졌다.

특히, 2017년 포항에서 발생한 규모 5.4의 지진으로 인해 도로나 공원 등에서 간극수가 배출되는 액상화 현상이 관측되었다. 이러한 액상화 현상은 지진발생으로 인한 과잉간극수압이 지반의 유효응력을 초과하게 되면 유체와 같은 거동을 보인다. 측방유동과 침하현상에 따라 기반 시설에 심각한 피해를 초래하게 된다.

이러한 액상화 현상은 포화된 모래지반에서 발생하며 지반의 퇴적이력을 고려하면 일반적으로 모래지반 하부는 풍화토 등 단단한 지반위에 존재하는 경우가 대부분이다. 강릉지역은 겨울철에 기온이 높고 연평균 강우량이 많아서 유기질토 생성에 적합한 조건을 가지고 있다. 유기질토가 널리 분포하며 퇴적이력 고려 시 유기질토 상부와 하부에 모래층이 존재하는 경우가 다수이다.

따라서 본 연구는 강릉지역에 분포하는 유기질토 상부에 퇴적된 포화된 모래지반 상부에 조성된 철도노반에 대하여 상사율을 고려한 진동대 시험을 실시하였다. 지진발생 시 모래층에서 발생하는 과잉간극수압을 측정하고 동적변형특성을 측정하였다. 유효응력해석 결과 값과 비교하여 강릉지역 퇴적 모래의 동적거동 특성을 분석·검토하였다.

2. 연구 대상지반 특성

본 연구 대상지반인 강릉지역은 태백산맥의 지맥으로 이루어진 서쪽과 남쪽의 고지대와 동해와 접하는 해안 저지대로 거의 모든 하천들이 서쪽 산지에서 발원하여 동해로 유입된다. 연구대상 지반은 모래-유기질토-점토-모래의 순서로 충적된 지반으로 공학적 특성은 다음과 같다.

2.1 유기질토

유기질토는 주로 미분해 된 섬유질로 구성되어 있어 팽창성이 크나 반대로 탈수 시에는 수축성이 큰 특성을 가지고 있어 수치해석에 의한 변형해석이 어려운 지반이다.

연구대상 지반인 유기질토의 층후는 1.2~8.6m로 분포한다. 평균 함수비 315%, 평균 단위중량 12.9kN/m3, 평균 N값 1/30로 고함수비의 초연약 지반조건으로 OL, OH로 분류되며 평균 전단파속도는 180.2m/s로 조사되었다.

2.2 모래

모래층 층후는 1.0~13.0m로 분포하며 평균 N값 9/30의 느슨한 상태의 상대밀도를 보이고 통일분류는 SP, SM으로 분류된다. 하향식 탄성파탐사 결과 전단파속도는 123~272m/s로 조사되었으며 진동반복삼축시험 결과 Fig. 1과 같이 전단저항응력비(CSR, DA=10%)는 0.211~0.277로 산정되었다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F1.jpg

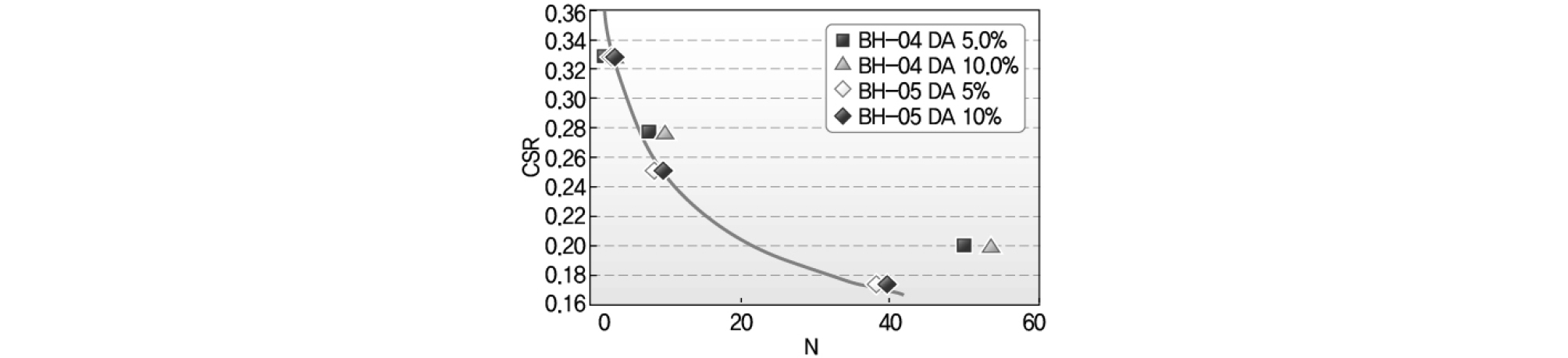

Fig. 1

The result of repeated-load triaxial test on sand

3. 진동대 실험

3.1 실험목적

본 실험은 진동대 실험결과의 정량적인 분석보다는 지진으로 인한 지반의 거동경향에 대한 분석을 수행하였다. 진동대 실험을 위하여 제작된 모형을 진동대 상에 거치하여 표면에 가속도계 및 변위계 등의 계측기를 부착한 후 인공지진파, 경주 지진파, Borah 지진파, Nahanni 지진파, Tabas 지진파를 모형에 가진하였다.

실험 시 측정된 가속도계, 변위계, 간극수압계 결과를 분석하여 안정성 평가 및 동적해석 결과와 상호·비교하는 자료로 활용하였다.

3.2 이론적 배경

3.2.1 모형시험에서의 정상상태 개념

모형지반은 원형지반의 응력상태와 다른 응력상태를 갖고 있기 때문에 원형지반의 거동을 모사하기에 어려움이 있다. 이 단점을 극복하기 위하여 한계상태 토질역학의 정상상태 개념이 사용된다. 정상상태 개념이란 유효구속압이 서로 다른 두 흙에 대해 상태변수가 같으면 같은 거동을 보인다는 개념으로 Fig. 2에서 알 수 있듯이 상태변수 Ψ는 흙의 초기 간극비에서 유효구속압에 해당하는 정사상태선상에 있는 간극비를 뺀 값으로 Eq. (1)과 같이 정의된다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F2.jpg

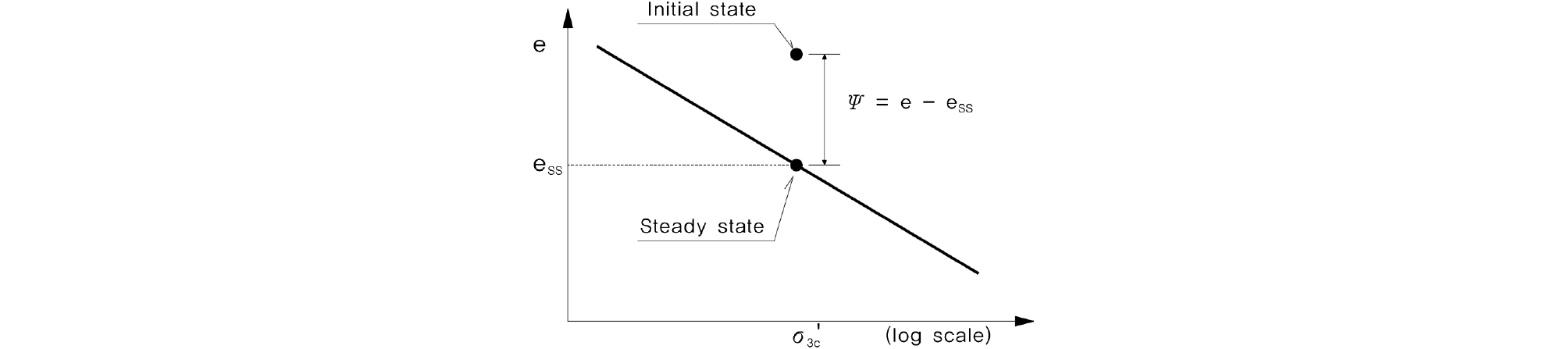

Fig. 2

Steady state and state variable

(1)
Ψ=e-ess

여기서, Ψ : 상태변수, e : 초기간극비,

ess : 정상상태선 위의 간극비

Verdugo(1992)는 낮은 유효 구속압 하에서 매우 느슨한 모래의 거동이 높은 유효 구속압 하에서 조밀한 모래의 거동과 유사한 것을 증명하였다. 이러한 개념을 적용하여 Scott(1989)Gibson & Scott(1995)은 1g 진동대 모형시험을 수행하여 현장지반의 거동을 모사하였다.

3.2.2 상사법칙

본 연구에서는 실제의 지반에 대한 축소모형을 제작하여 동적거동을 분석하므로 축소모형과 원형사이의 크기관계(상사법칙)를 합리적으로 정리하는 것이 필요하다.

모형과 원형사이의 관계에 대한 연구는 Iai(1989)가 지반-구조물-유체시스템을 지배하는 기본방정식(유체와 흙입자 사이의 평형방정식, 질량평형식 그리고 구성방정식 등)으로부터 이 시스템에 대한 상사법칙을 연구하였다. 이러한 상사법칙에 대한 연구에 의해 지반-구조물-유체 상호작용 연구에 있어서 진동대 모형실험이 많은 주목을 받게 되었다.

본 연구에서는 Iai & Sugano(1999)가 제안한 상사법칙을 적용한 진동대 실험을 실시하여 지반-구조물-유체 상호작용을 파악하였다. 지반(건조한 흙)에 대한 기본 방정식을 정리하면 다음과 같다.

(2)
방정식:LTσ+ρg=pu¨
(3)
변위와관계:dε=Ldu
(4)
구성방정식:dσ=Ddε

여기서, σ = (σ11σ22σ33τ12τ23τ31) : 응력

ε = (ε11ε22ε33γ12γ23γ31) : 변형률

u = (u1u2u3) : 변위

D : 접선 계수

g : 중력가속도

ρ : 질량

L=x100x20x30x20x1x3000x30x2x1: 미분연산자

위 기본방정식으로부터 유도한 지반-구조물-유체 시스템의 원형과 모형과의 크기관계는 Table 1과 같다. 상사법칙을 실제 진동대 모형실험에 적용할 때에는 Type I, II 또는 III을 사용한다.

Table 1.

Similitude law for shaking table model testing

Parmeter Scaling factor proposed by
Iai et al. (2005)
TYPE-Ⅰ TYPE-II TYPE-III
λρ=1 λe=λ0.5
λρ=1
λε=1
λρ=1
Length λ λ λ λ
Density λρ 1 1 1
Time (λλε)0.5 (λλε)0.5 λ0.75 λ0.5
Acceleration 1 1 1 1
Velocity (λλε)0.5 (λλε)0.5 λ0.75 λ0.5
Displacement λλe λλe λ1.5 λ
Stress λλρ λ λ λ
Strain λe λe λ0.5 1
Stiffness λλρ/λe λ/λe λ0.5 λ
Permeability (λλε)0.5/λρ (λλε)0.5 λ0.75 λ0.5
Pore pressure λλρ λ λ λ
Flexural rigidity λ5λρ/λε λ5/λε λ4.5 λ5
Axial rigidity λ4λρ λ3/λε λ2.5 λ3
Moment λ3λρ λ4 λ4 λ4
Shear force λ3λρ λ3 λ3 λ3
Axial force λ3λρ λ3 λ3 λ3

지반의 변형이 진동하는 동안에는 계속 증가하다가 진동이 멈춘 순간 변형이 멈추는 변형형태를 cyclic mobility type이라고 하고 진동이 멈춘 후에 계속해서 변형이 발생하는 변형형태를 strain softening type 이라고 한다. 지반의 거동이 cyclic mobility type인 경우 지반-구조물 시스템의 거동을 파악하기 위해서는 변형률에 대한 크기관계(λc)를 고려하는 것이 중요하다. 변형률에 대한 크기관계(λc)는 모형지반의 전단파 속도를 알고 있을 때 Eq. (5)를 이용한다(Type I). 이 때 원형과 모형의 거동이 cyclic mobility type이면 원형과 모형의 질량이 서로 같을 필요는 없으며 모형지반의 전단파 속도를 모를 때에는 원형의 질량과 모형의 질량이 거의 비슷하다. 전단탄성계수는 구속압의 제곱근에 비례한다고 가정하여 Eq. (6)을 이용하여 계산한다(Type II).

(5)
λε=λVsmVsp2
(6)
λε=λ0.5

진동대 모형실험에서 진동대의 제원 및 제반 실험조건을 고려하여 상사법칙을 고려하여 지반을 원형의 1/50 크기로 모델링한 경우 실험대상 지반의 동적 거동특성상 Cyclic Mobility의 특성을 띄고 모형의 전단파 속도를 판단할 수 없기 때문에 본 연구에서의 상사법칙은 Type Ⅱ를 사용하였다.

3.3 진동대 실험준비

3.3.1 시험순서

본 연구는 지진 발생 시 철도노반 하부에 존재하는 모래지반의 동적거동 경향에 대한 분석을 주목적으로 한다. 따라서 진동대 시험 순서는 선정된 단면에 대하여 상사율을 고려하여 진동대 모형 토조에 원지반 및 노반을 조성하고 계측기를 부착한다. 지진파를 모형에 가진하고 가속도계와 변위계의 계측결과를 분석하여 안정성 분석 및 동적해석 결과와 상호 비교하는 자료로 사용하였다.

3.3.2 진동대 장비제원

본 연구에서 사용된 진동대 장비의 최대 시험하중은 200kN, 최대가속도는 1.0g의 시험 장치를 이용하였으며, 상세제원은 Table 2와 같다.

Table 2.

Specifications of shaking table

Parameter Item Specifications
Sample box Dimension 2,000×600×700 (mm)
Material Steel, acrylic
Weight 3.0 kN
Main frame Dimension 3,500×800×1,120 (mm)
Material Steel frame
Weight 10.0 kN
Hydraulic cylinder Maximum test load 200.0 kN
Stroke ±150 mm (total 300 mm)
Maximum acceleration 1.0 g
Frequency 0.1~100 Hz

3.3.3 상사율을 고려한 진동대 시험단면 설정

진동대 시험의 모형단면은 연약지반 상부에 조성된 고속철도 노반을 상사율을 고려하여 1/50의 크기로 Fig. 3과 같이 조성하고 계측기를 설치하였다. 가속도계 3개, 변위계 4개, 간극수압계 2개의 계측기가 사용되었다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F3.jpg

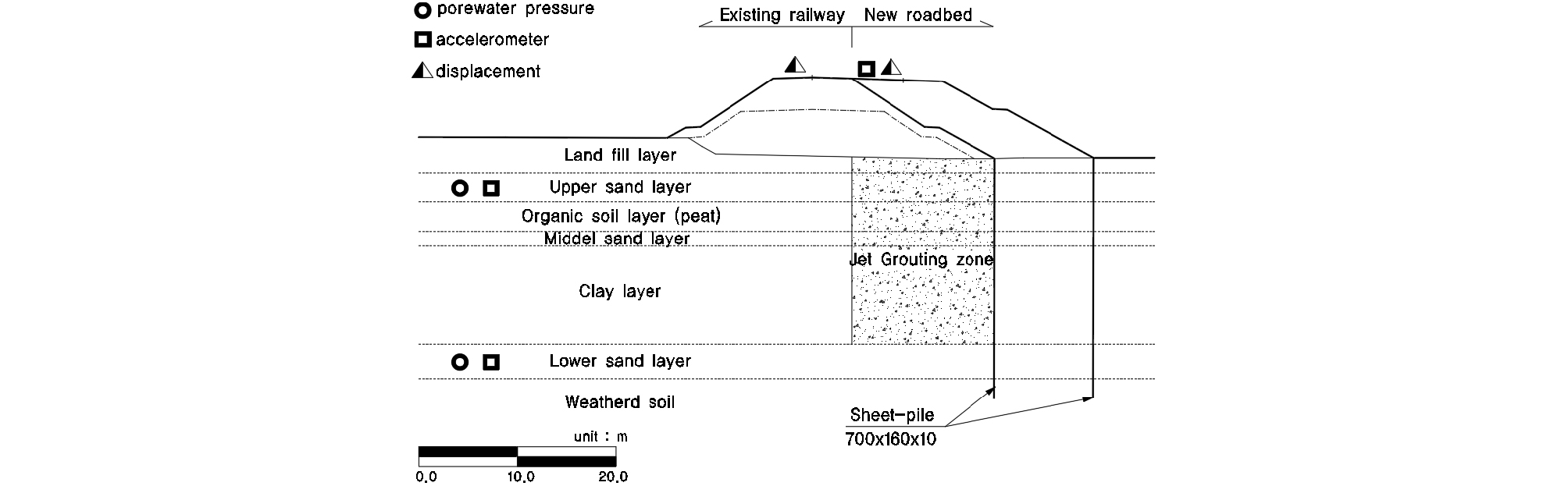

Fig. 3

Model section and measurement

상사법칙에 따른 실제지반과 모형사이의 크기와의 관계에 따른 물리량은 Table 3과 같다.

Table 3.

Similitude law for this study

Parameter Scaling factor Scale (1/50)
Length λ 50
Time λ0.75 18.8
Acceleration 1 1
Displacement λ1.5 353.33
Stress/pore pressure λ 50

3.3.4 모형토조 제작

시험모형은 상사율 1/50로 축소한 모형을 Fig. 4와 같이 제작하였다. 모형단면은 매립층, 퇴적모래, 유기질토, 퇴적 모래층, 퇴적 점토층, 퇴적 모래층, 풍화토층 순서로 원지반을 조성하였다. 여기에 신설노반 시공 시 기존노반 압밀침하를 방지하기 위한 고압분사 그라우팅 개량체와 신설노반 성토하중으로 인한 연동침하를 방지하기 위한 시트파일을 설치하였다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F4.jpg

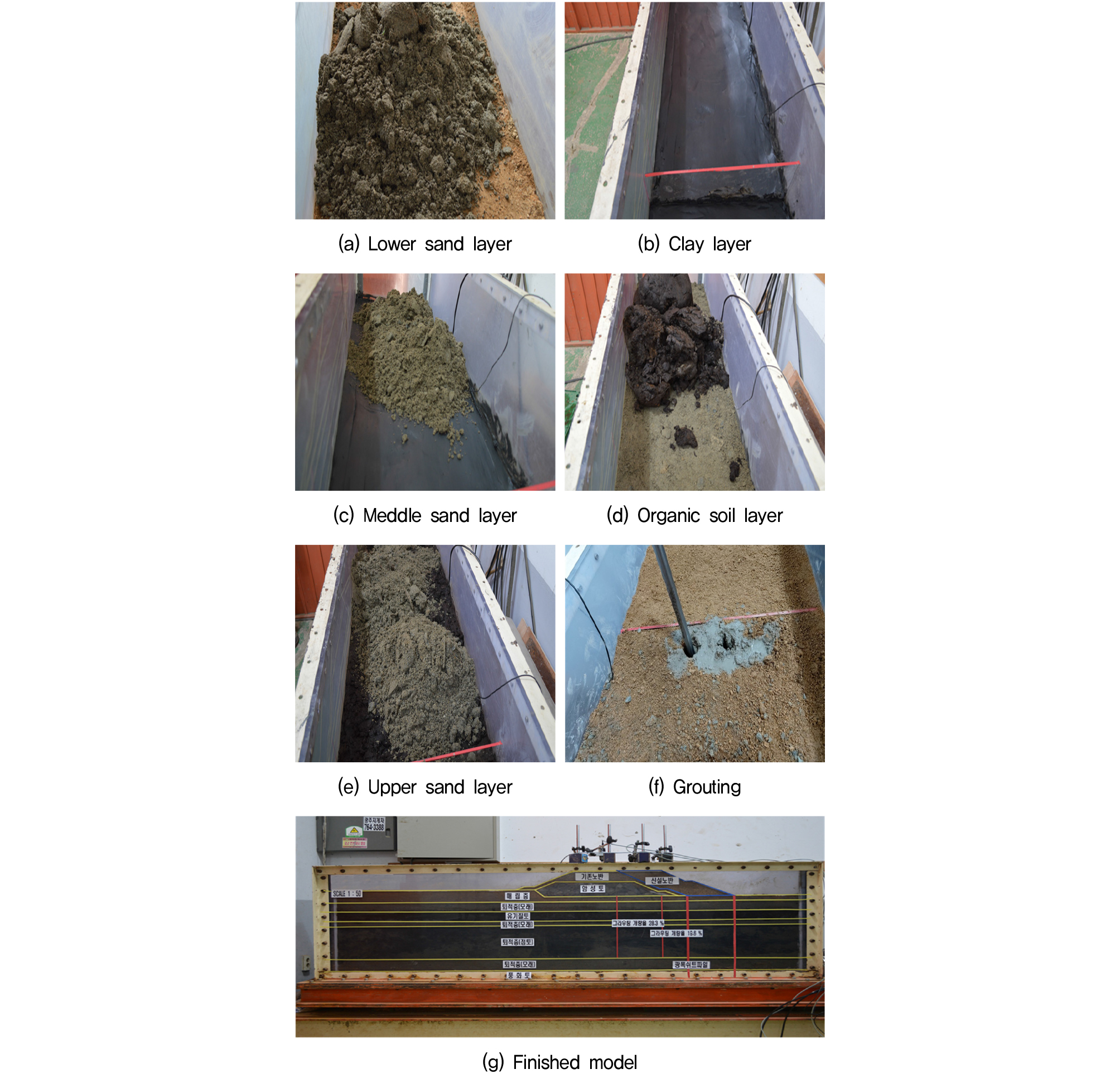

Fig. 4

Shaking table test model production process

지진하중 발생 시 과잉간극수압 발생으로 인한 영향을 검토하기 위해 상부 유기질토 상부의 모래층 및 하부 퇴적점토층 하부의 모래층에 간극수압계를 설치하였다. 철도노반의 안정성을 파악하기 위해 노반 상부에 변위계와 가속도계를 설치하였다.

3.3.5 지진파 입력

국내의 내진해석을 위한 설계 지진파는 주로 최대가속도에 대해 보정한 1968년 일본 Hachinohe항에서 계측된 장주기 지진파(M 7.9)와 1978년 일본 Ofunato시에서 계측된 단주기 지진파(M 7.4)를 실지진파로 적용하고 인공지진파를 적용하여 실지진파가 재현하지 못하는 주파수 대역을 보완하였다. 그러나 일본의 실지진기록은 국내의 내진설계 목표규모 보다 큰 규모의 지표면 자유장에서 측정된 판 경계 지진으로 판내부에 위치한 우리나라 지진특성을 반영하기 어려운 지진기록이라 할 수 있다. 이러한 문제점으로 인해 2017년 내진설계기준 공통적용사항(MOIS, 2017)과 내진설계일반(MOLIT, 2018)이 개정되었다.

본 논문에서 적용한 실지진파는 국내에서 측정된 지진파외에 우리나라와 같이 판 내부에서 측정된 해외 3개소의 실지진기록을 Table 4와 같이 선정하여 설계응답 스펙트럼과 부합되도록 보정 후 사용하였다. 인공지진파는 본 논문의 대상지역인 강릉지역의 설계지반운동수준(구역계수 0.11g, 내진 1등급 붕괴방지수준 위험도 계수 1.4, 최대가속도 0.154g)의 최대 가속도와 부합되는 인공지진파를 적용하였다.

Table 4.

Strong ground motions used in this study

Year Event / Country Magnitude Epicentral dist.
2016 Gyeongju / Korea 5.8 6.0 km
1983 Borah / America 6.88 6.8 km
1985 Nahanni / Cananda 6.76 6.5 km
1978 Tabas / Iran 7.35 6.7 km

3.4 진동대 실험결과

3.4.1 가속도 측정결과

진동대 시험 시 가속도계는 상부 퇴적모래와 하부퇴적모래 그리고 노반상부에 설치하였다. 측정결과 상부 및 하부 모래층의 최대 응답가속도는 인공지진파 가진시로 각각 0.239g (Fig. 5), 0.177g로 나타났다. 상부노반은 Borah 지진파 가진시로 0.271g로 측정되었다. 상부 모래층의 최소 응답가속도는 경주지진파 가진시로 Fig. 6과 같이 0.181g로 나타났다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F5.jpg

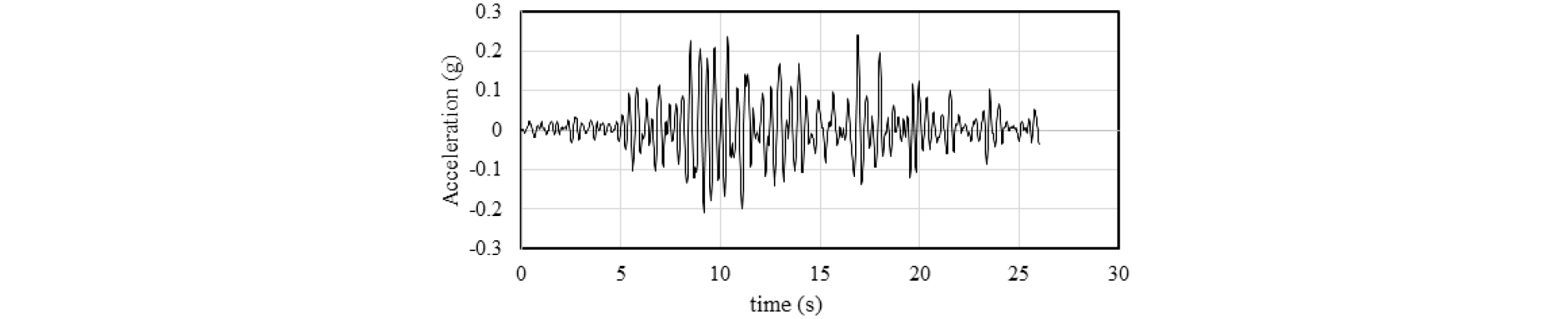

Fig. 5

Acceleration of upper sand layer (artificial seismic waves)

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F6.jpg

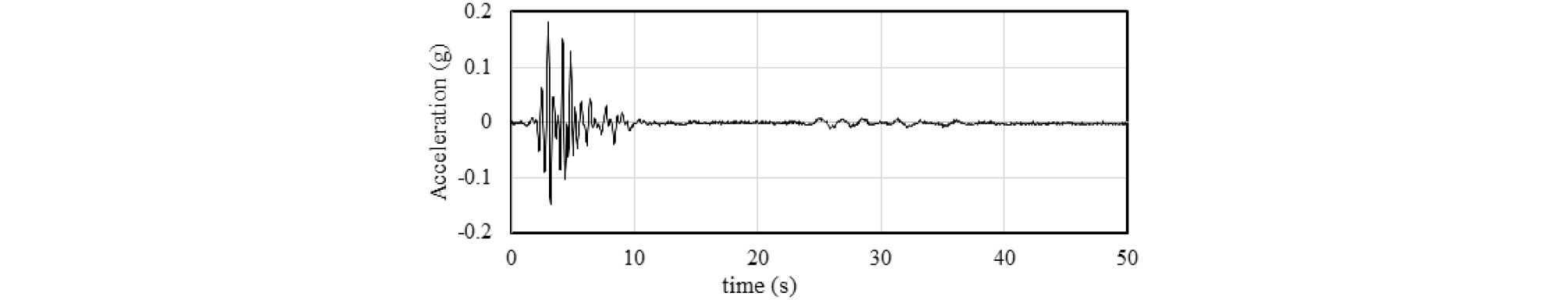

Fig. 6

Acceleration of upper sand layer (Gyeongju seismic waves)

3.4.2 과잉간극수압 측정결과

지진발생 시 해당 모래지반의 액상화 발생의 판단여부는 지진발생 시 유효 구속압에 대한 과잉간극수압의 비(ru = 과잉간극수압/유효응력)로 표현할 수 있다. 상부 퇴적모래층의 최대 과잉 간극수압비는 Fig. 7과 같이 Borah 지진파 가진시 0.509로 나타났다. 하부 퇴적모래층은 Fig. 8과 같이 인공지진파 가진시 0.382로 나타났다. 실지진파 및 인공지진파 가진시 발생한 과잉 간극수압비는 ‘1’ 이하로 지진 발생 시 액상화 현상에 대해 안정한 것으로 나타났다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F7.jpg

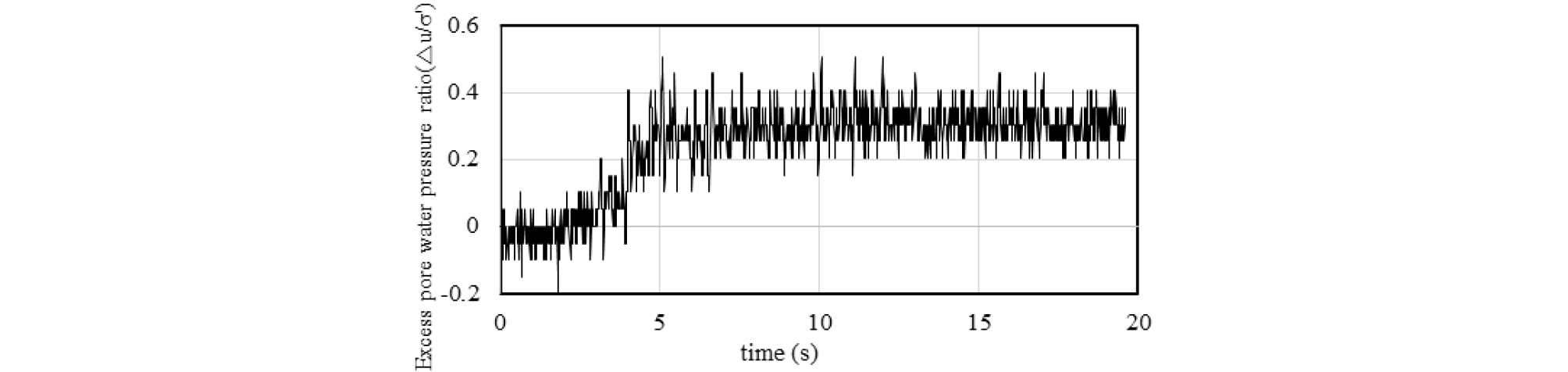

Fig. 7

Excess pore water pressure ratio (Borah seismic wave)

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F8.jpg

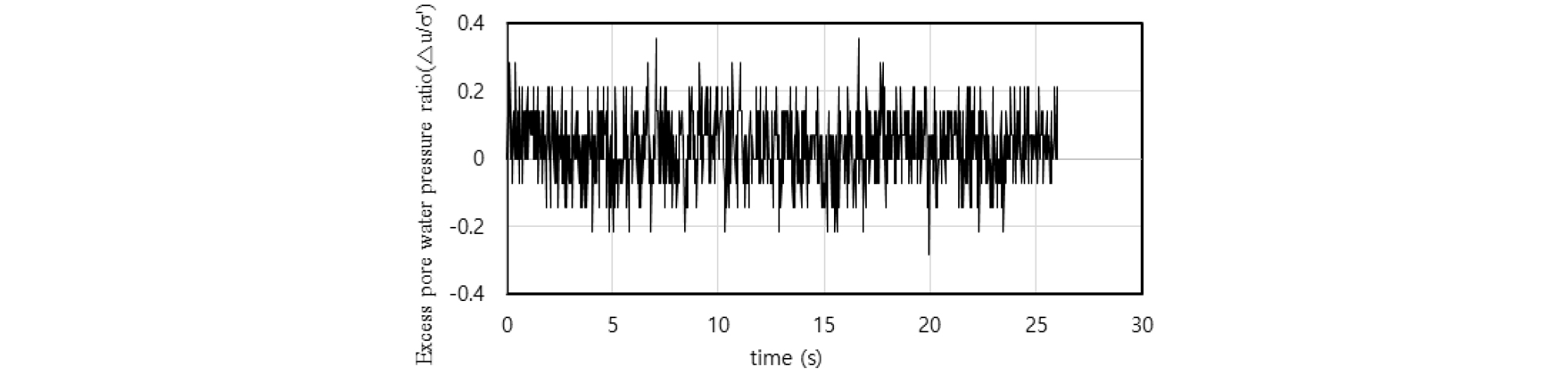

Fig. 8

Excess pore water pressure ratio (artificial seismic waves)

3.4.3 변위계 측정결과

기존노반에 설치한 변위계 측정결과 최대 수평 및 연직변위는 모두 Borah 지진파 적용시로 수평 6.5cm, 연직 3.0cm가 발생하였으며, 시간이력에 따른 변위양상은 Fig. 9Fig. 10과 같다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F9.jpg

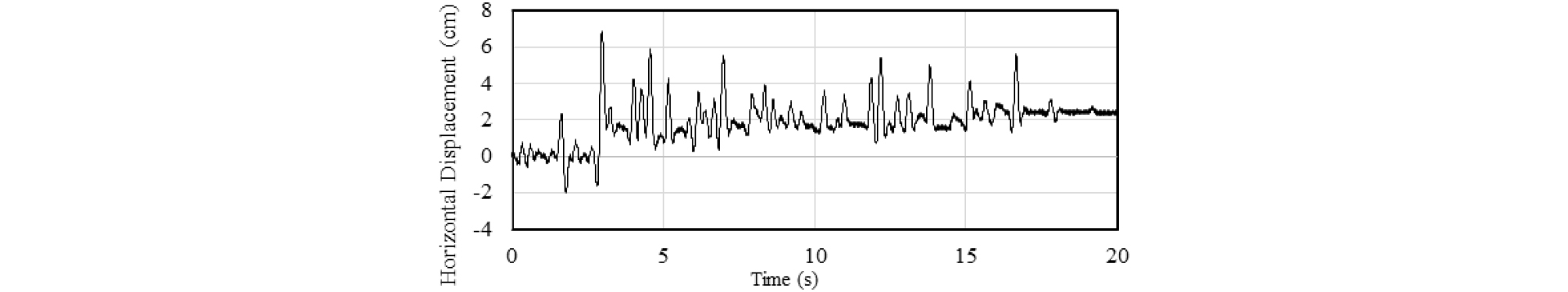

Fig. 9

Horizontal displacement on existing railway (Borah seismic wave)

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F10.jpg

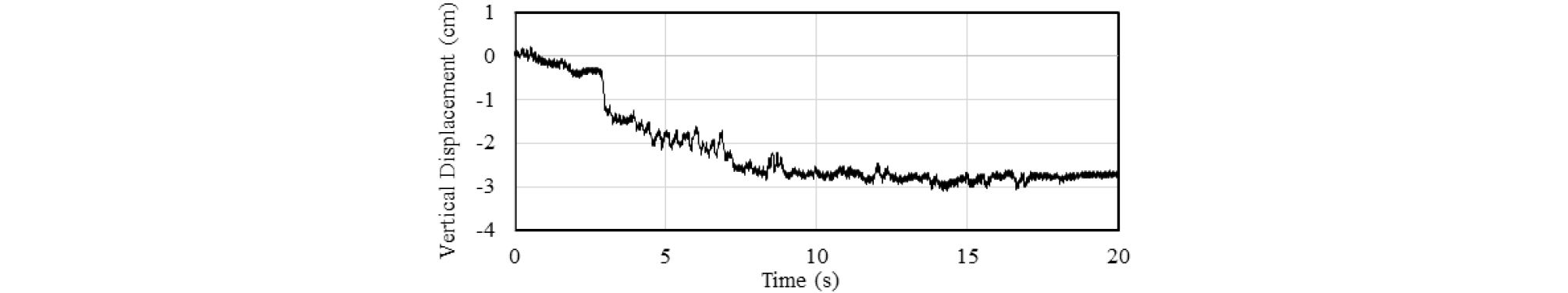

Fig. 10

Vertical displacement on existing railway (Borah seismic wave)

3.4.4 진동대 시험결과 정리

진폭과 주기가 각기 다른 실지진파 4개와 인공지진파를 가진하여 철도노반 하부의 모래층의 응답가속도와 과잉간극수압비의 발생경향과 철도노반 상부의 변위를 측정하였다.

유기질토 상부의 모래지반에 대한 응답가속도를 측정한 결과 Fig. 11과 같이 단주기 지진파인 경주 지진파에서 최소값을 나타내었다. 점토 하부의 모래지반은 유사한 응답 가속도 값이 측정되었다. 액상화 발생여부를 판단할 수 있는 과잉간극수압비 결과는 Fig. 12와 같으며 증폭이 작은 경주지진파에서 최소값을 나타냈다. 상부 퇴적모래의 과잉 간극수압비는 0.317(경주지진파), 0.502(인공지진파), 0.473~0.509(기타 실지진파)로 액상화에 대해 안전한 것으로 측정되었다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F11.jpg

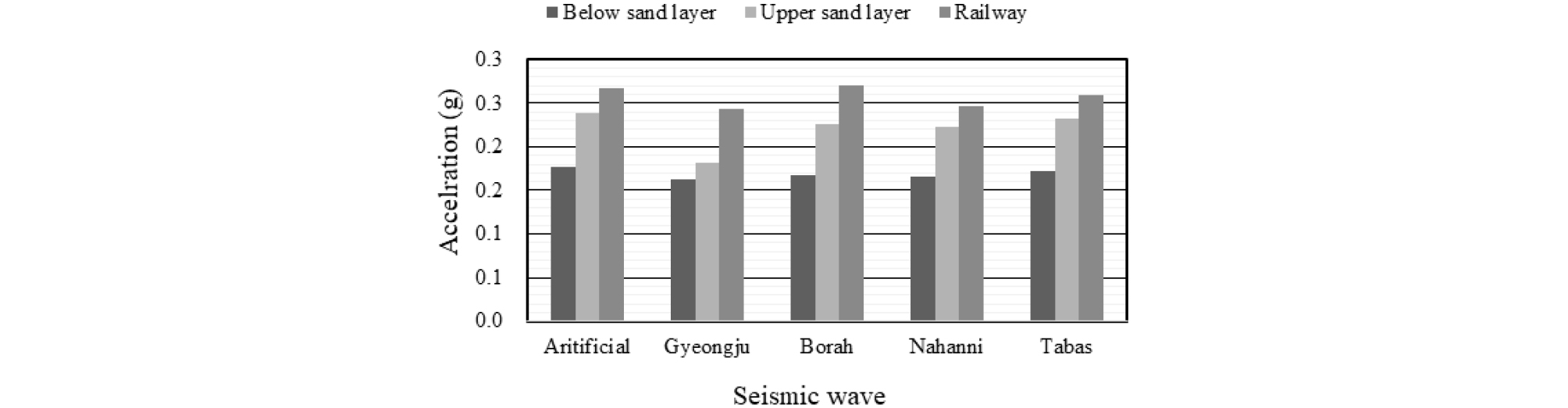

Fig. 11

Maximum acceleration of the sand layers and railway roadbed

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F12.jpg

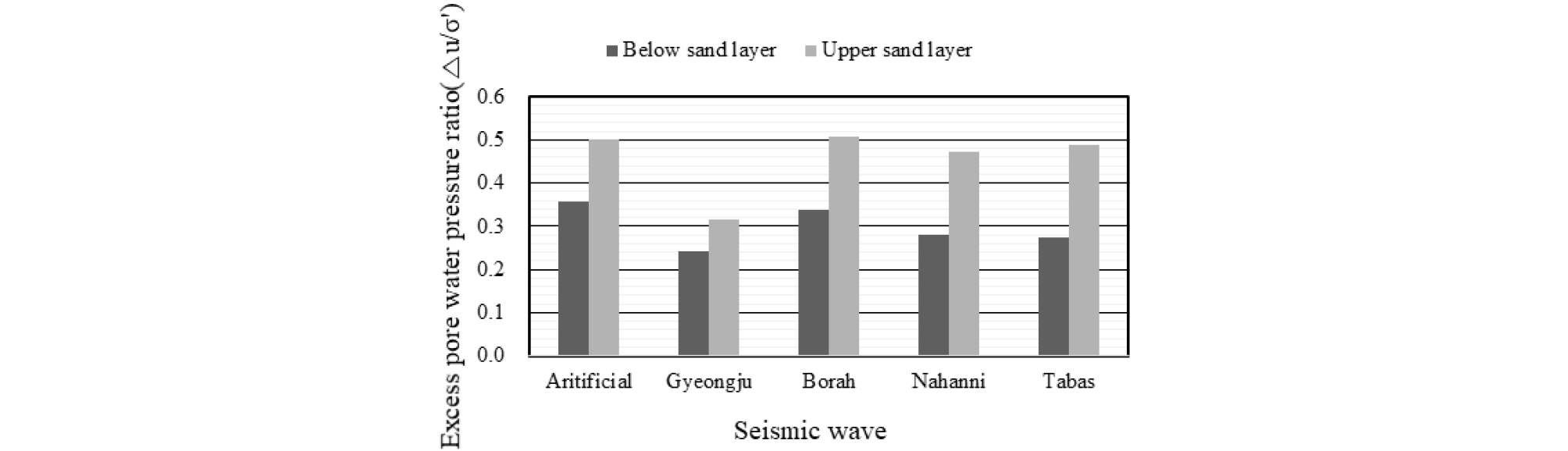

Fig. 12

Maximum excess pore water pressure of the sand layers

상기 시험 결과값을 분석한 결과, 연구대상 부지인 강릉지역 충적층 지반은 장주기 진동의 지진파에서는 증폭되기 쉬운 지반 조건임을 알 수 있다.

기존 노반과 신설 노반에 설치한 수평 및 연직 변위계 측정결과를 Fig. 13Fig. 14에 나타내었다. 최대 수평변위는 각각 6.61cm(인공지진파)와 4.69cm(Borah파)가 발생하였다. 최대 수직변위는 각각 3.36cm(인공지진파)와 2.01cm(Borah파) 발생하는 것으로 나타났다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F13.jpg

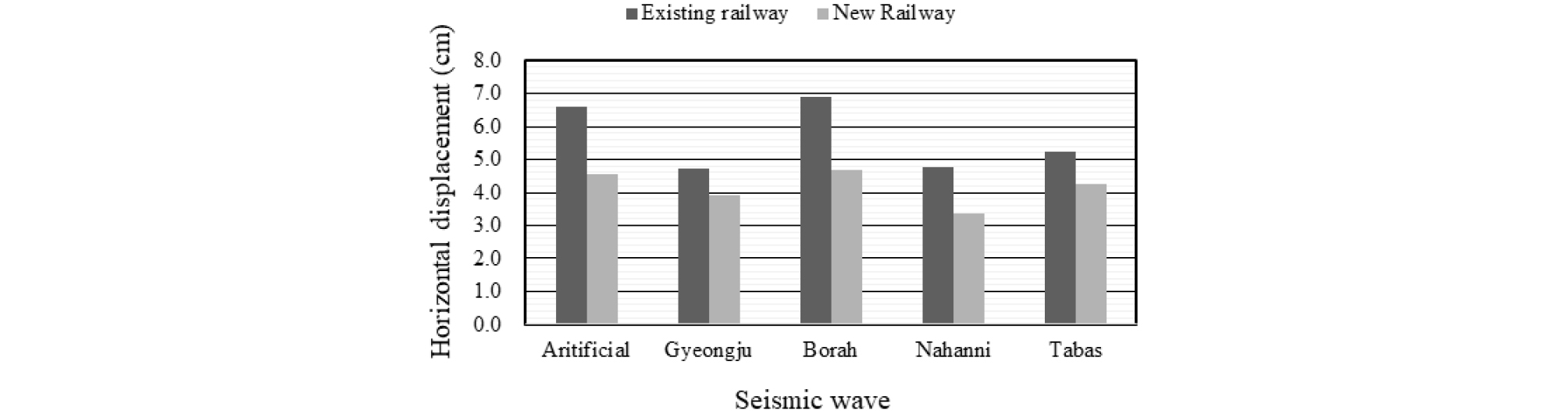

Fig. 13

Horizontal displacement at railway

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F14.jpg

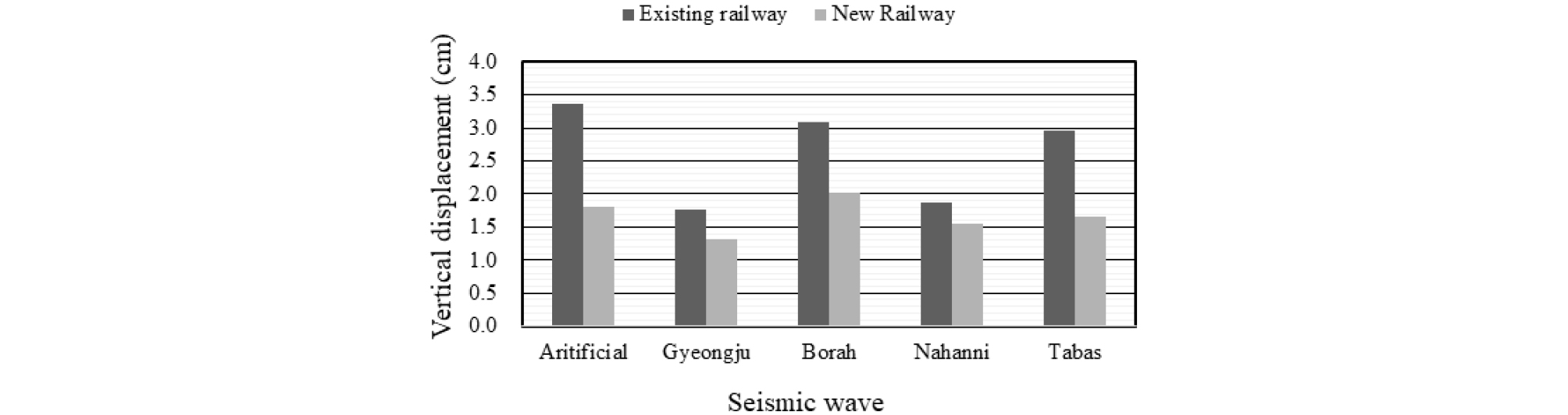

Fig. 14

Vertical displacement at railway

신설노반의 변위값이 기존노반에 비해 최소 33.7%에서 최대 56.7% 감소한 것으로 나타났다. 이는 신설노반 성토시 기존노반의 침하방지를 위하여 신설노반 하부에 단계별로 시공되는 jet grouting에 지반 보강효과에 기인한 것으로 판단된다.

4. 액상화 유효응력 해석

4.1 액상화 해석모델

본 연구에서는 진동대 시험결과값을 검증하기 위하여 2차원 유한차분 해석프로그램인 FLAC 2D 프로그램을 사용하였다. 본 해석프로그램은 지진과 같이 시간이력에 따른 하중이 달라지는 비정상(transient)하중에 대하여 안정된 해석결과를 도출할 수 있다는 장점이 있다.

지반 진동시 간극수압의 증가를 모사하기 위하여 FLAC 프로그램에 내장된 구성모델인 Finn 모델을 적용하였다.

본 모델은 지하수위 아래의 지반을 완전히 포화된 것으로 가정하여 동적하중 재하시 간극수압의 증가현상은 부차적인 것으로 간주한다. 동적하중 재하시 일차적인 결과는 지반의 영구적인 체적변형이며, 이때 간극이 유체로 채워져 있다면 유체압력은 증가하게 되고 유효응력은 감소하게 된다. 이러한 영구적인 체적변형률과 전단변형률 크기 사이의 관계를 다음과 같이 적용한다(Martin et al., 1975).

(7)
Δεvd=C1γ-C2εvd+C3εvd2γ+C4εvd

여기서, εvd : 영구적인 체적변형률

γ : 전단변형률

C1, C2, C3, C4 : Finn Model 입력상수

Eq. (7)의 입력상수 C1, C2, C3, C4는 실내시험 결과를 이용하여야 하나 실무적으로는 Eq. (8)과 같이 Byrne(1991)이 제안한 간편식이 널리 쓰인다.

(8)
Δεvdγ=C1exp-C2εvdγ

여기서, C1은 대상 지반의 상대밀도(Dr)에 의해 결정되는 상수이며, 다음 Eq. (9)에 의해 계산할 수 있다(Byrne, 1991).

(9)
C1=7600Dr-2.5

또한, 다수의 실험을 수행한 결과로 부터 C1 및 C2의 관계는 Eq. (10)과 같이 도출되었다.

(10)
C2=0.4C1

4.2 액상화 유효응력 해석

4.2.1 해석흐름

원지반의 응력특성을 반영하기 위하여 원지반의 변위를 초기화하고 흐름경계조건을 적용하여 정상침투(Steady-State Flow)해석을 수행하였다. Phreatic Line 및 간극수압의 분포를 모사한 후 지진하중을 재하하여 간극수압-지진하중 완전상호 연계해석(Fully Coupled Analysis)을 수행하였으며 해석 Mesh는 Fig. 15와 같다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F15.jpg

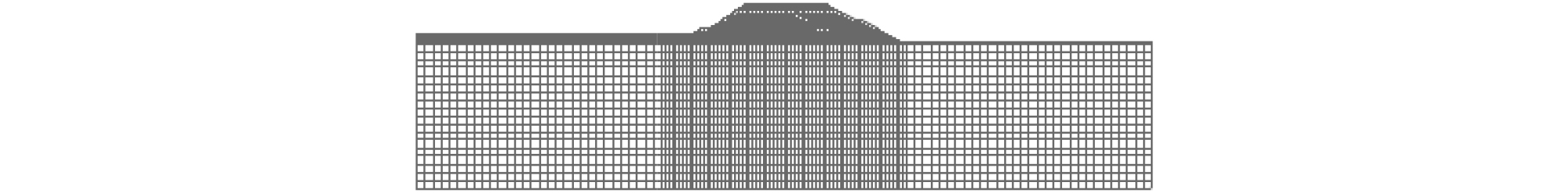

Fig. 15

Finite difference mesh

4.2.2 모래층의 동적 물성치

액상화 대상지반인 모래층의 동적물성치는 하향식 탄성파 탐사, S-PS검층, 다채널 표면파탐사(MASW)를 통한 전단파 속도를 측정하여 Table 5와 같이 동적물성치를 산정하였다.

Table 5.

Dynamic properties applied to numerical analysis

Material Gd (MPa) Ed (MPa) Kd (MPa) νd
Sand 80 240 570 0.43

4.2.3 해석결과

지진하중에 대한 최대 응답가속도는 상부 모래지반 0.21g(인공지진파, Tabas 지진파), 철도노반 상부에서 0.23g(인공지진파)로 나타났다. 인공지진파 적용시 간극수압 분포는 Fig. 16과 같으며 각 지진하중에 대한 시간에 따른 과잉 간극수압비 이력곡선을 Fig. 17에 도시하였다. 상부모래층의 최대 과잉간극수압비는 Nahanni 지진파 적용시 0.23으로 나타났다. Nahanni 지진파는 지진발생 초기에 과잉간극수압비가 급격히 증가하며 그 이후로 일정한 값(ru=2.0)에 수렴되며 인공지진파를 포함한 다른 실지진파는 시간이 지날수록 과잉간극수압비가 감소하는 추세를 보였다.

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F16.jpg

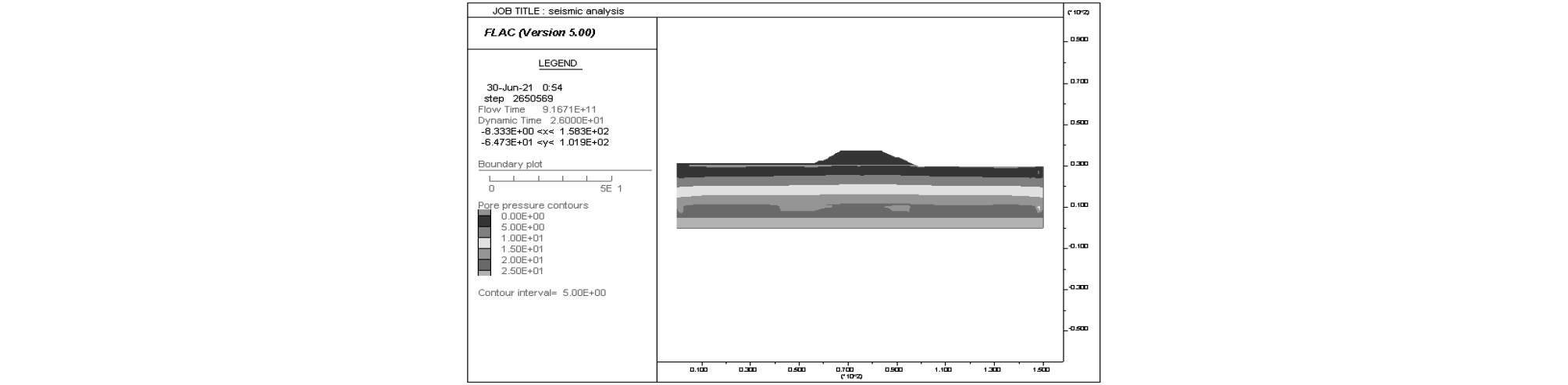

Fig. 16

Pore water pressure (t=26.0s, artificial seismic wave)

https://cdn.apub.kr/journalsite/sites/jkges/2023-024-05/N0480240502/images/kges_24_05_02_F17.jpg

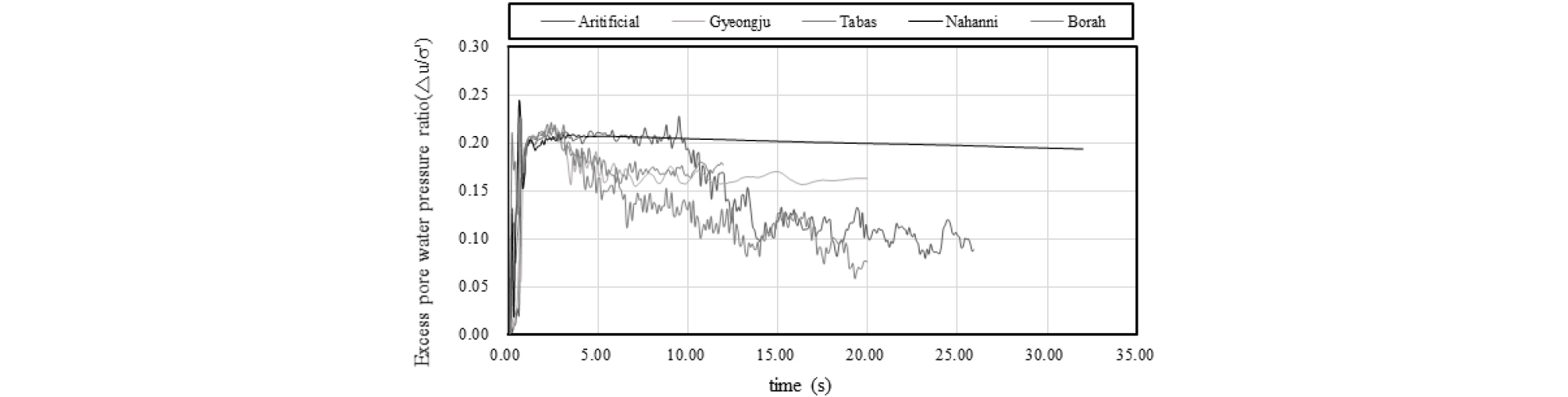

Fig. 17

Excess pore water pressure ratio for each seismic wave

5. 결 론

강릉지역의 충적층 지반을 통과하는 철도노반 하부지반에 대한 동적거동 특성을 진동대 시험과 유효응력해석을 실시하여 분석하였다.

모형토조를 제작하고 간극수압계, 가속도계 및 변위계를 설치한 후 인공지진파 및 4개의 실측 지진파를 가진시켜 계측값을 분석하였다. 유효응력 해석을 실시하여 시험결과값과 비교한 결과 다음과 같은 결론을 도출하였다.

(1) 과잉간극수압비는 단주기파인 경주지진파에서 최소값을 나타냈으며 상부 퇴적모래층의 과잉간극수압비는 0.317~0.509로 액상화에 대해 안전한 것으로 측정되었다.

(2) 연구대상 부지인 강릉지역 충적층 지반은 변형율이 큰 유기질토의 영향으로 단주기의 지진파형 보다는 장주기 지진동의 지진파에서 증폭되기 쉬운 지반 조건임을 파악하였다.

(3) 신설 노반의 발생변위는 기존노반에 비해 최소 33.7%에서 최대 56.7% 감소한 것으로 나타났다. 이는 신설노반 하부 지반에 적용한 jet grouting에 의한 지반보강과 시트파일에 의한 구속효과의 영향인 것으로 판단되며, 상기의 보강대책이 상시 및 지진 시에도 유효한 대책으로 판단된다.

(4) FLAC 프로그램의 finn 모델을 이용한 유효응력 해석결과 상부 모래층의 최대 과잉간극수압비는 0.23으로 나타났다. Nahanni 지진파는 일정한 값(ru=2.0)에 수렴되는 반면 인공지진파를 포함한 다른 실지진파는 시간이 지날수록 과잉간극수압비가 감소하는 추세를 보였다.
