Journal of the Korean Geo-Environmental Society. 1 April 2024. 5-12
https://doi.org/10.14481/jkges.2024.25.4.5

ABSTRACT


MAIN

  • 1. 서 론

  • 2. 성토재 활용 시 압밀침하량 설계방안

  •   2.1 설계개요

  •   2.2 설계방안

  • 3. 실제거동 비교·분석

  •   3.1 연구대상지

  •   3.2 성토재활용 시 압밀특성변화

  •   3.3 설계침하량 산정

  •   3.4 실제거동 비교·분석

  • 4. 요약 및 결론

1. 서 론

산업 및 주택용지의 수요증가에 따라 제한된 국토의 한계성 및 토지보상비 증가로 인해 간석지(공유수면)를 택지로 활용하는 경우가 많아지고 있으며, 해안지역 특성상 점성토지반이 대부분으로 단지조성을 위한 대규모 성토재와 계획고기준 절취된 원지반(점성토)에 대한 처리가 필요한 실정이다.

연약점성토란 미세한 입자로 구성된 압축되기 쉬운 점토질 흙을 말하며, 지반상에 축조되는 목적물의 허용침하량에 대하여 상대적으로 연약한 지반을 말한다(Lee, 2002).

각 목적별 품질기준에 따라 현장에서 발생하는 다양한 토질에 대하여 성토재로 사용되거나, 중간처리를 거쳐 활용 또는 반출처리 되고 있으며, 이는 각 토질의 활용에 있어 시공성 및 경제성 판단결과에 따라 선택적으로 사용되고 있는 실정이다(Kim & Jeong, 2012).

점성토지반의 경우, 일반적으로 소량이 발생되고, 낮은 심도로 목적물에 맞는 연약지반처리에 있어 대부분 치환(절취)공법이 적용되고 있으며, 절취 시 발생되는 점성토는 녹지구간 식재토 또는 외부사토 등으로 제한적으로 활용되고 있다(Park & Ku, 2002).

절취점성토의 경우, 세립분(0.08mm체 이하)이 대부분이고 소성지수가 크므로(10% 이상) 성토재료의 품질기준에 적합하지 않으며, 절취에 따른 교란으로 압축성이 크고, 전단강도가 작아 건설재로의 단독사용이 불가능하여 고화처리 및 건조처리, 양질토 혼합 등의 지반처리과정을 통하여 시공성 및 품질을 확보한 후 사용됨으로써, 이에 따른 경제적, 시간적인 사유로 인해 대부분 외부 사토처리(현장활용 불가)로 시공되고 있어 성토재의 대규모 활용사례가 적다.

본 연구는 해안지형 단지조성 시 불가피하게 발생되는 원지반점성토에 대한 처리방안과 대규모 성토재 수급이 필요한 점을 고려하여, 절취된 연약점성토를 성토용재료로 활용 시, 절취되어 교란된 원지반의 압밀특성 변화를 파악하고, 점질토 성토층에 대한 압밀침하량 산정방안에 대하여 검토하였다.

연약점성토 성토재 활용 시, 절토 및 성토에 따른 압밀특성 변화 산정을 위해, 현장 불교란시료 4개를 채취하여 불교란조건과 교란조건에 대하여 실내압밀시험을 실시하였다.

연약점성토 성토층에 대한 압밀침하량 설계에 있어, 압밀대상층으로만 산정하는 방안과 압밀대상인 동시에 상재하중으로 작용하는 복합대상층으로 산정하는 방안을 제안하였다. 또한, 연약점성토를 성토재로 활용한 현장을 선정하여, 대표적인 4개 구간에 대하여, 설계방안과 실측결과를 비교하여 설계의 신뢰성을 검증하였다.

2. 성토재 활용 시 압밀침하량 설계방안

2.1 설계개요

연약점성토지반의 침하량 산정은 작은투수계수로 인해 장기적인 침하가 발생되고, 발생시기에 따라 1, 2차 압밀침하로 구분되며, 총침하량은 이들의 합으로 산정된다(Taylor & Merchant, 1940), 1차 압밀침하량 산정방법에는 체적압축계수(mv)법 및 압축지수(Cc)법, 초기간극비(eo)법 등이 있으나, 산정이 용이하고 실무적으로 통용되는 압축지수(Cc)법을 적용하였으며, Table 1에 나타내었다.

Table 1.

Consolidation settlement calculation

Settlement Calculation Graph
First consolidation
(Sc)
Cc1+e0HlogPo'+PPo'
Cc: Compression index
eo: Initial void ratio
H: Soft ground layer
P'o: Effective load
P: Load increase
https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_T1_1.jpg
Secondary consolidation
(Ss)
Cα1+epHplogt2t1
Cα: Secondary Compression index
ep: End of consolidation void ratio
Hp: End of consolidation Soft ground layer
t1, t2: time of consolidation
https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_T1_2.jpg

연약지반상 하중재하에 따른 침하발생은 공용 시 잔류침하로 인한 부등침하 등으로 목적물에 손상을 일으키는 문제가 발생되어, 처리기간 내에 허용잔류침하량을 만족하는 처리공법을 선정하며, 침하량을 산정하기 위하여 압밀도(U)와 총침하량(Sf)을 산출하고, Terzaghi(1968)의 평균압밀도(U)와 시간계수(Tv)의 관계식으로부터 Table 2Fig. 1과 같이 처리시간(t)에 따른 목표침하량(St)을 산정한다(Taylor, 1948).

Table 2.

Settlement calculation of treatment period

List Calculation
Time coefficient
(Tv)
Tv=tCvD2, t (Processing period),
Cv (Consolidation coefficient)
Degree of consolidation
(U)
U < 53%, Tv=π4U1002
54% < U < 100%, Tv = 1.781 - 0.933 [log(100-U)]
Tv (Time coefficient)
Processing settlement
(St)
St = SfU
Sf (Total settlement), U (Degree of consolidation)
Judgment criteria Sg = Sf - Sr, Sg < St, “OK”
St (Processing), Sr (Remain), Sg (Goals)

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F1.jpg

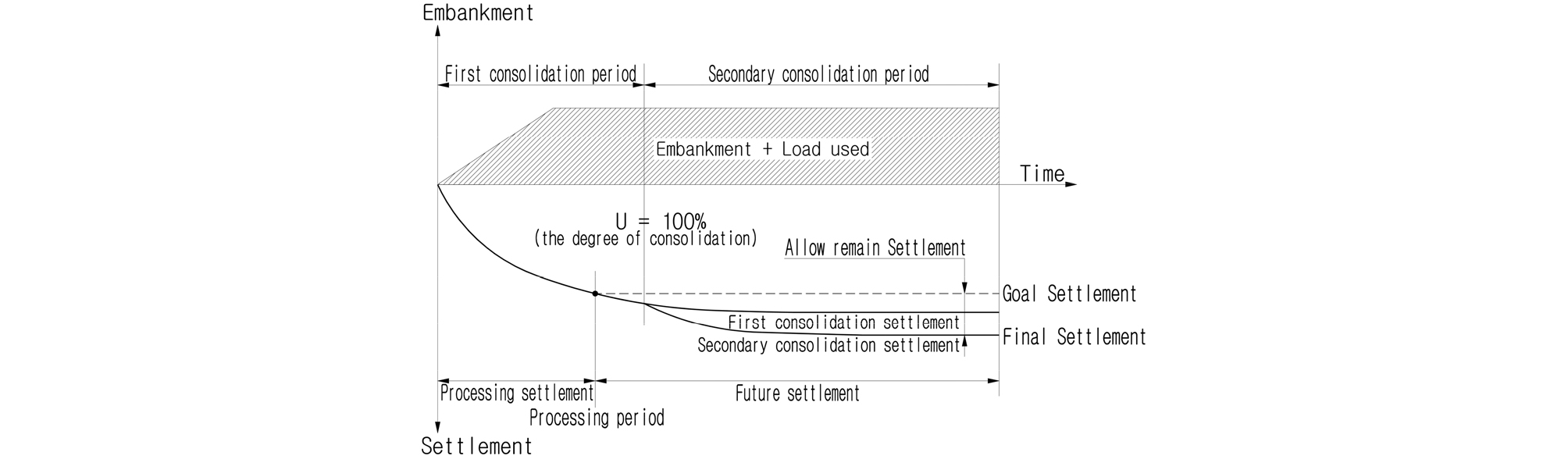

Fig. 1

Load-settlement relation graph

2.2 설계방안

점질토 성토에 대한 단면형상은 Fig. 2와 같으며, 압밀침하량 설계방안은 Table 3과 같이 점성토 성토층(△H)을 원지반연약층(H)과 합산하여 압밀대상층으로만 적용하는 방안(제안-1)과 점성토 성토층(△H)을 압밀대상층 및 상재하중 증가분으로 적용하는 방안(제안-2)을 제안하였다.

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F2.jpg

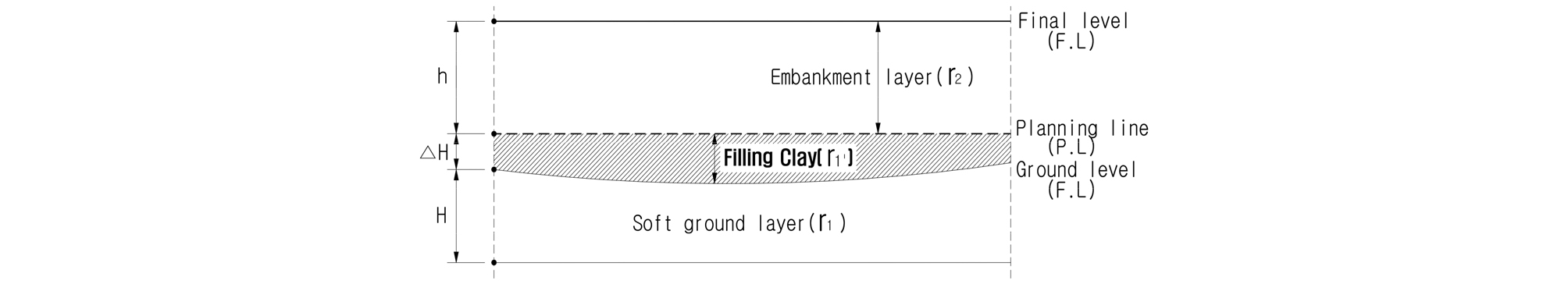

Fig. 2

Original ground embankment section

Table 3.

Settlement calculation method Proposal

List Settlement calculation
Proposal-1
(Consolidation
target layer)
Consolidation target Soft ground layer (H),
Filling clay layer (△H)
Load increase Embankment layer (h)
Calculation Sf=Cc1+e0H'logPo'+PPo'
H'(Consolidation target) = H + △H
P'o(Effective load) = r112H+H
P(Load increase) = r2h
Proposal-2
(Compound
target layer)
Consolidation target Soft ground layer (H),
Filling clay layer (△H)
Load increase Embankment layer (h),
Filling clay layer (△H)
Calculation Sf = Sf1 (Filling clay layer)
+ Sf2 (Soft ground layer)
Sf1=Cc11+e01HlogPo1'+P1Po1'
P'o1 (Effective load) = r1'12H
P1 (Load increase) = r2h
Sf2=Cc21+e02HlogPo2'+P2Po2'
P'o2 (Effective load) = r112H
P2 (Load increase) = r2h + r1'H

침하량 산정에 있어, 제안-1은 상재하중(r2h) 및 원지반 층(H)과 점성토성토층(△H)을 합산하여 압밀대상층(H')으로만 설계침하량(Sf)을 산정하고, 제안-2는 점성토성토층(△H)과 연약지반층(H)을 구분하여, 점성토성토층 침하량(Sf1)은 압밀대상층(△H) 및 상재하중(r2h)으로, 원지반층 침하량(Sf2)은 압밀대상층(H) 및 상재하중(r2h+r'1H))으로 침하량을 산출한 후, 합산하여 설계 침하량(Sf=Sf1+Sf2)을 산정하였다.

3. 실제거동 비교·분석

3.1 연구대상지

연구 대상지는 서해안 지역의 송산택지현장으로 위치는 Fig. 3에 나타내었다. 당 부지는 방조제 건설을 통해 해수유입을 차단하여 노출된 대규모 간석지(공유수면 내) 이며, 우수에 의해 세립분이 하류에 운반된 지형특성으로 연약퇴적층이 두껍게 분포되어 있다(Won et al., 2004).

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F3.jpg

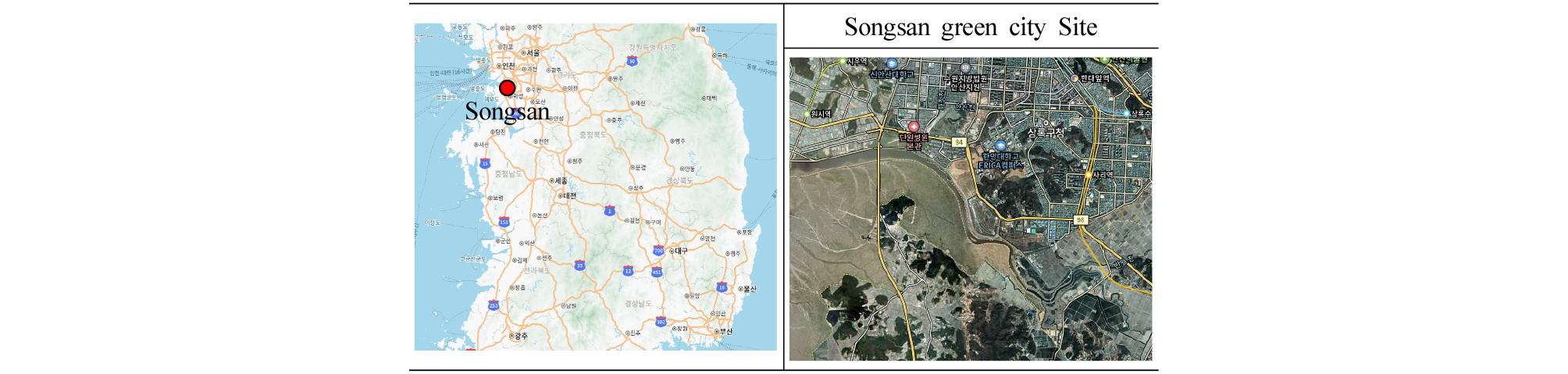

Fig. 3

Study area with site investigation locations

우수 유출형태에 따라 원지반이 굴곡된 형태(갯골)를 띠고 있어, Fig. 4와 같이 계획선기준 원지반 절취와 절취된 점성토를 성토재로 활용하였다.

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F4.jpg

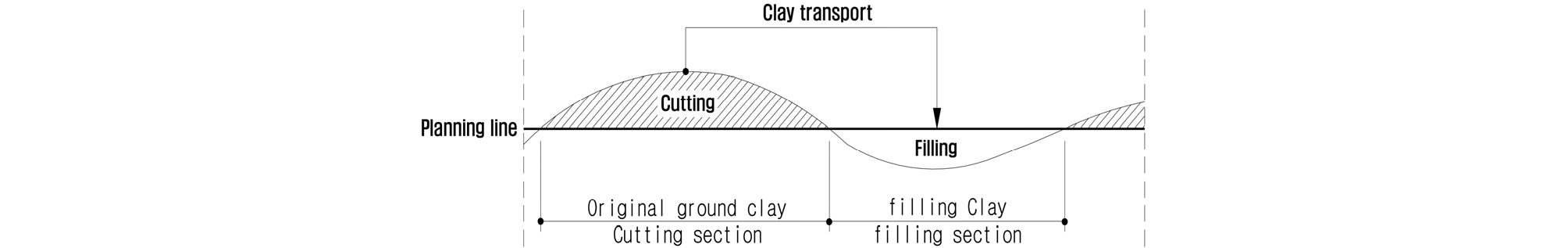

Fig. 4

Design outline diagram

대상지의 지층구성은 Fig. 6과 같이 공유수면 경계를 따라 지표에서 연약퇴적층(1.0m~20.0m)이 형성되었으며, 퇴적층 하부에 풍화토와 풍화암층이 분포하였다(K-water, 2011). 퇴적층은 연약한 점성토층(CL)이 대부분이며, 점성토층은 매우연약에서 연약한 지층조건을 구성하고 있다(N치: 0/30~12/30).

본 연구에서는 Fig. 6과 같이 연약점성토를 성토재로 활용한 4개 구간(Site-1~4)에 대하여 압밀침하 설계방안과 실측결과를 비교하였다.

각 구간의 지층구성은 Fig. 5와 같으며, 관련기준(단지, 도로설계)에 따라 N치 5이하의 점성토층을 압밀침하층으로 산정하였다.

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F5.jpg

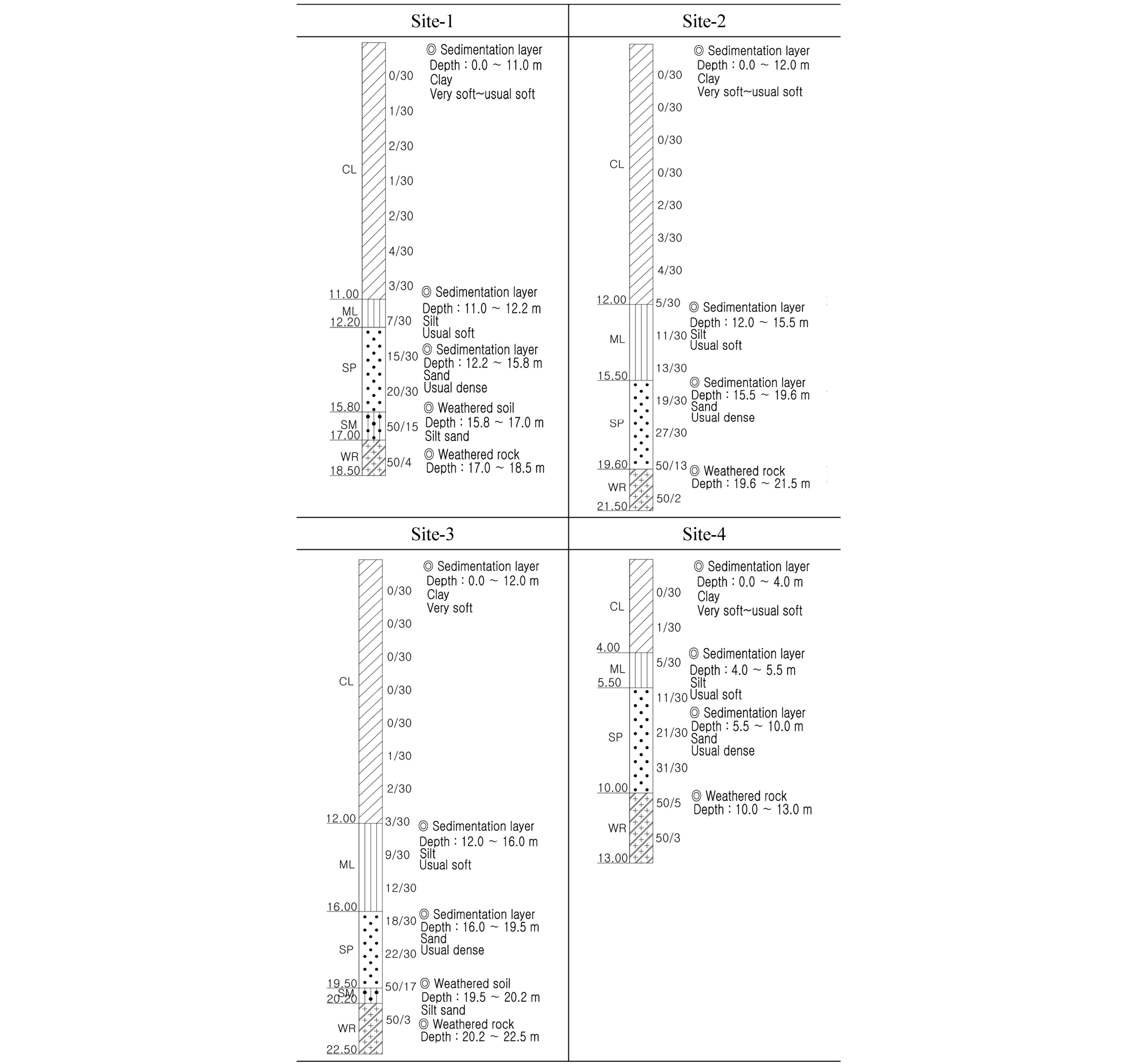

Fig. 5

Geological columnar section

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F6.jpg

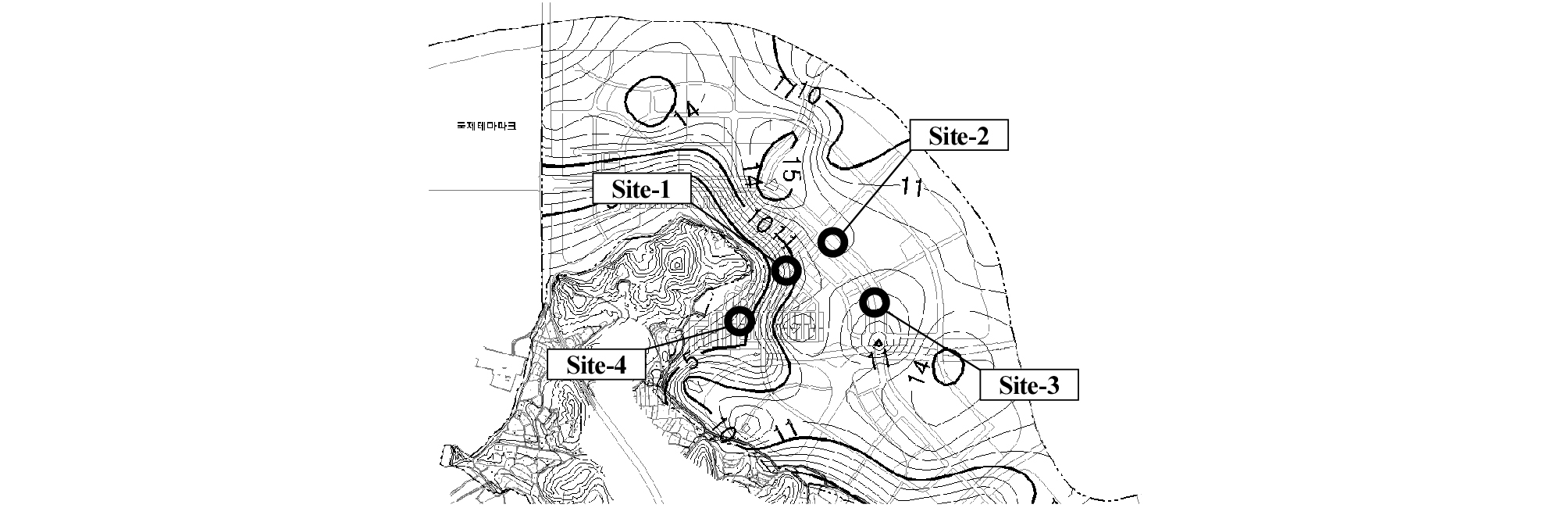

Fig. 6

Soft ground distribution chart

3.2 성토재활용 시 압밀특성변화

연약점성토의 성토재 활용시, 불교란 원지반조건에서 절토 및 성토로 인해 교란조건으로 불가피하게 바뀌게 된다. 일반적으로 교란 시 선행하중(Pc)이전 재압축지수(Cr)는 커지고, 선행하중이후 압축지수(Cc)는 작아짐으로, 과압밀구간 침하량은 크게 정규압밀구간 침하량은 작게 산정된다(Lee, 2002).

본 연구에서 성토재활용에 따른 교란 시의 압밀특성변화를 산정하기 위해 연구대상지의 원지반 불교란시료를 채취하여 실내압밀시험을 실시하였으며, 성토재 활용 시 기계시공으로 인해 완전교란상태로 가정하여, 채취된 불교란 시료를 완전교란시켜 실시하였다.

4개 구간에 대하여 시료채취 후 실내압밀시험을 실시하여 교란에 따른 압밀특성변화를 Table 4Fig. 7에 나타내었다.

Table 4.

Changes in consolidation properties

Consolidation parameter Sample-1 Sample-2 Sample-3 Sample-4 Average
Compression index (Cc) Undisturbed 0.43 0.44 0.40 0.38 0.41
Disturbed 0.34 0.35 0.37 0.28 0.34
Recompression index (Cr) Undisturbed 0.07 0.06 0.07 0.05 0.07
Disturbed - - - - -
Over consoli dation ratio
(OCR=Pc÷P'0)
Undisturbed 1.47
(72.5÷49.2)
1.58
(87.9÷55.6)
2.09
(110.9÷53.1)
1.86
(73.9÷39.8)
1.75
Disturbed - - - - -
Initial void ratio (eo) Undisturbed 1.32 1.20 1.08 1.23 1.21
Disturbed 1.29 1.19 1.07 1.19 1.19
USCS CL CL CL CL

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F7.jpg

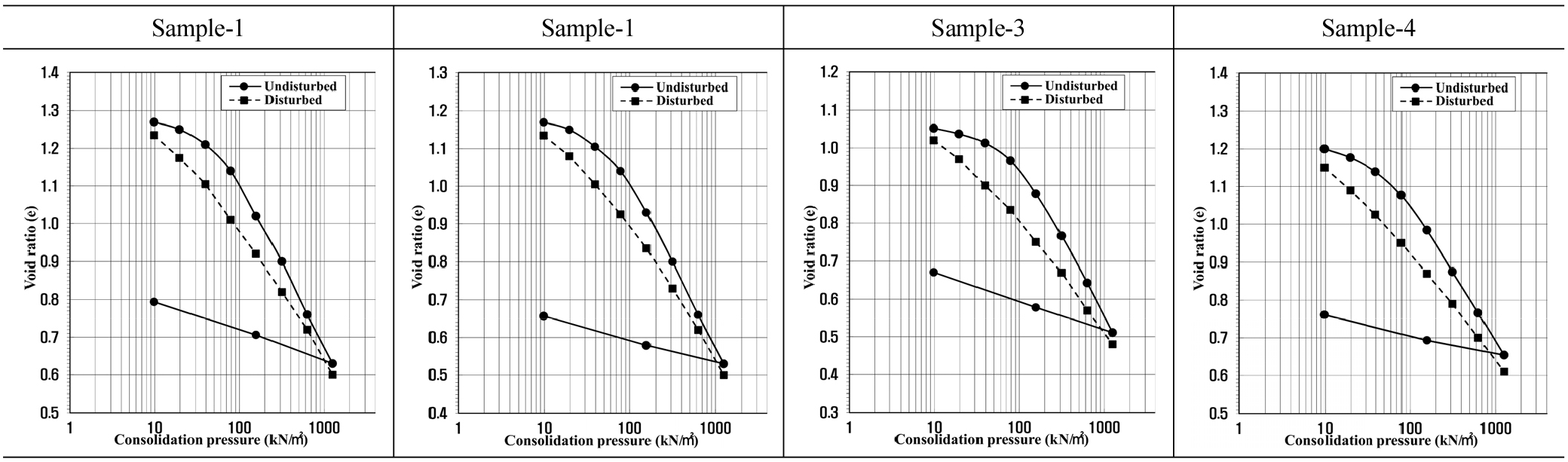

Fig. 7

Consolidation curve

교란에 따른 압축지수(Cc)는 평균(Average) 0.41 → 0.34 (-0.07,-17.1%)로 감소하였으며, 교란시료에서는 선행하중(Pc) 산정이 불가능하여, 재압축지수(Cr) 및 과압밀비(OCR)는 산출되지 않았다. 이는 일반적인 교란특성과 일치하여 과입밀구간 침하량은 크게 정규압밀구간 침하량은 작은 결과로 산정된다.

3.3 설계침하량 산정

성토재로 활용한 4개 구간에 대하여 설계침하량을 검토하였으며, 산정방안은 Table 3에 제안된 방법에 따라, 점성토성토층을 압밀대상층으로만 적용하는 방안(제안-1)과 압밀대상층인 동시에 상재하중 증가분으로 적용하는 복합대상층으로 산정하는 방안(제안-2)을 검토하였으며, Fig. 8은 단면상세를 Table 5는 4개 시료에 대한 실내압밀시험결과의 평균를 적용하였다.

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F8.jpg

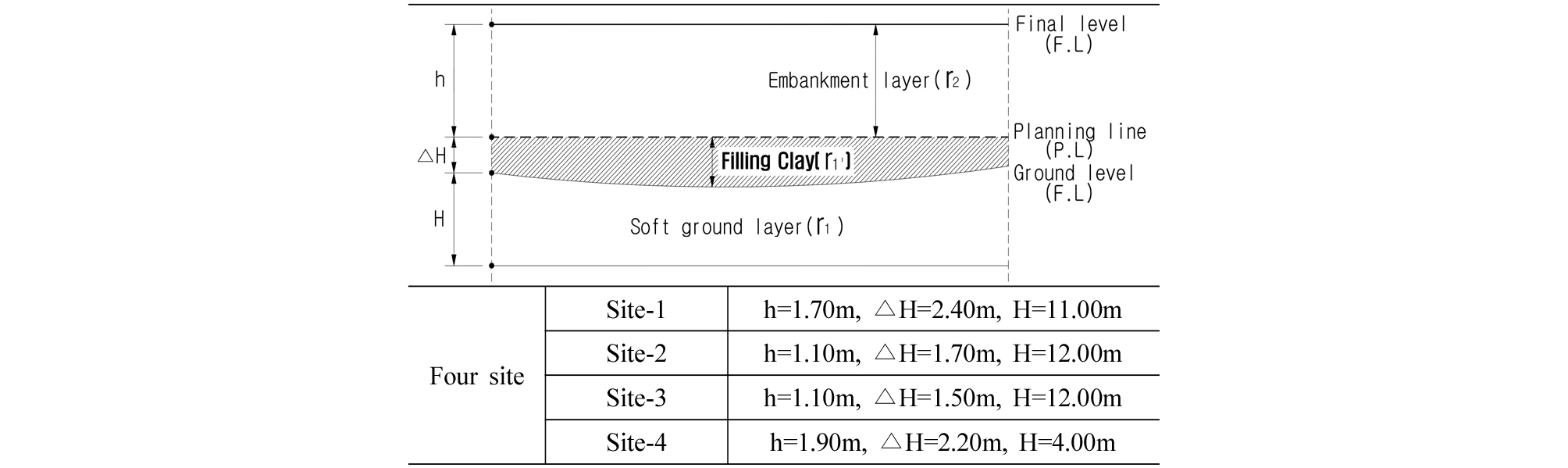

Fig. 8

Sectional shape

Table 5.

Ground characteristic value

List Design parameters
Embankment layer r2=18.00kN/m3
Filling clay layer r1'=17.80kN/m3, OCR=1.00, e0=1.19
Cc=0.34
Soft ground layer r1=17.80kN/m3, OCR=1.75, e0=1.21
Cc=0.41, Cr=0.06

산출결과, Table 6과 같이 제안-1의 (압밀대상층)경우, 점성토성토층(△H)의 침하량은 평균 19.2cm(15.0~23.8), 원지반연약층(H)의 침하량은 평균 17.6cm(12.5~22.9)로 산정되었고, 제안-2의 (복합대상층)경우, 점성토 성토층(△H)의 침하량은 제안-1의 산출결과와 같았고, 원지반연약층(H)의 침하량은 평균 42.5cm(35.6~55.0)로 제안-1의 산출침하량보다 평균 24.9cm 크게 산정되었다.

Table 6.

Calculation results of the consolidation settlement

List Filling clay layer (△H) Soft ground layer (H) Sum
Proposal-1 Site-1 22.02 22.86 44.88
Site-2 15.85 12.52 28.37
Site-3 14.95 12.52 27.47
Site-4 23.83 22.49 46.32
Average 19.16 17.60 36.76
Proposal-2 Site-1 Proposal-1 identical 55.02 77.04
Site-2 38.15 54.00
Site-3 35.63 50.58
Site-4 41.19 65.02
Average 42.50 61.66

점성토성토층(△H)은 제안-1, 2에서 동일하게 압밀대상층으로 적용하여 같은 침하량이 산정되었고, 원지반연약층(H)은 제안-1에서는 압밀대상층으로만 산정하였으나, 제안-2에서는 압밀대상 및 상재하중으로 작용하는 복합대상층으로 산정하여, 이에 따른 상재하중에 의한 응력증가분(△P)이 제안-1보다 크게 적용되어, 제안-2의 침하량이 제안-1보다 크게 산정되는 결과였다.

3.4 실제거동 비교·분석

연약점성토 성토구간에 대한 설계침하량과 실측침하량 비교·분석을 위해, 보편적이고 측정이 용이한 지표침하판을 Fig. 9와 같이 원지반층과 점성토성토층 상단에 각각 설치하였으며, 점성토성토층과 연약지반층의 발생침하량을 기간별로 계측하여 Fig. 10에 나타내었다.

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F9.jpg

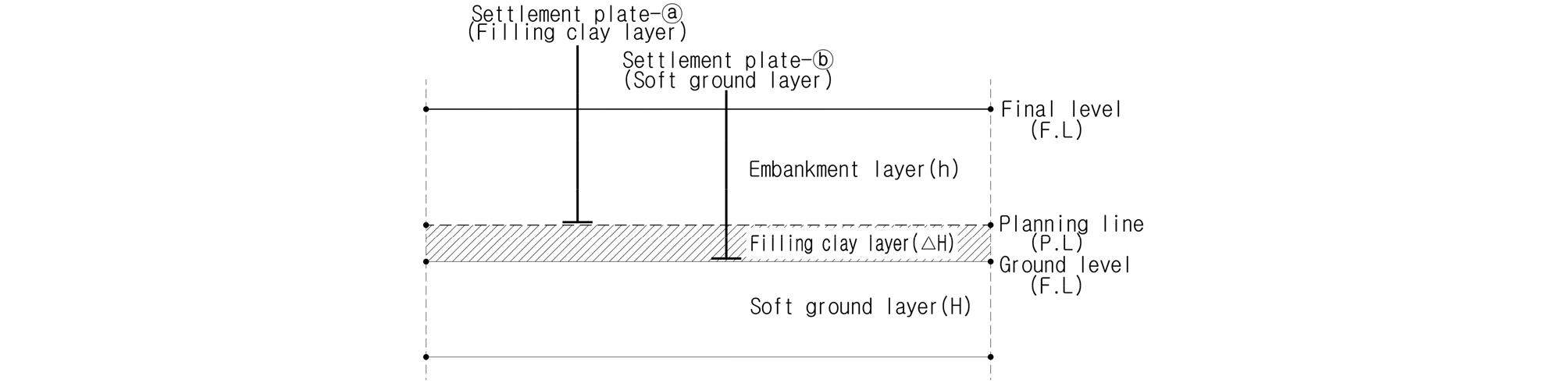

Fig. 9

Installation section of surface settlement plate

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F10.jpg

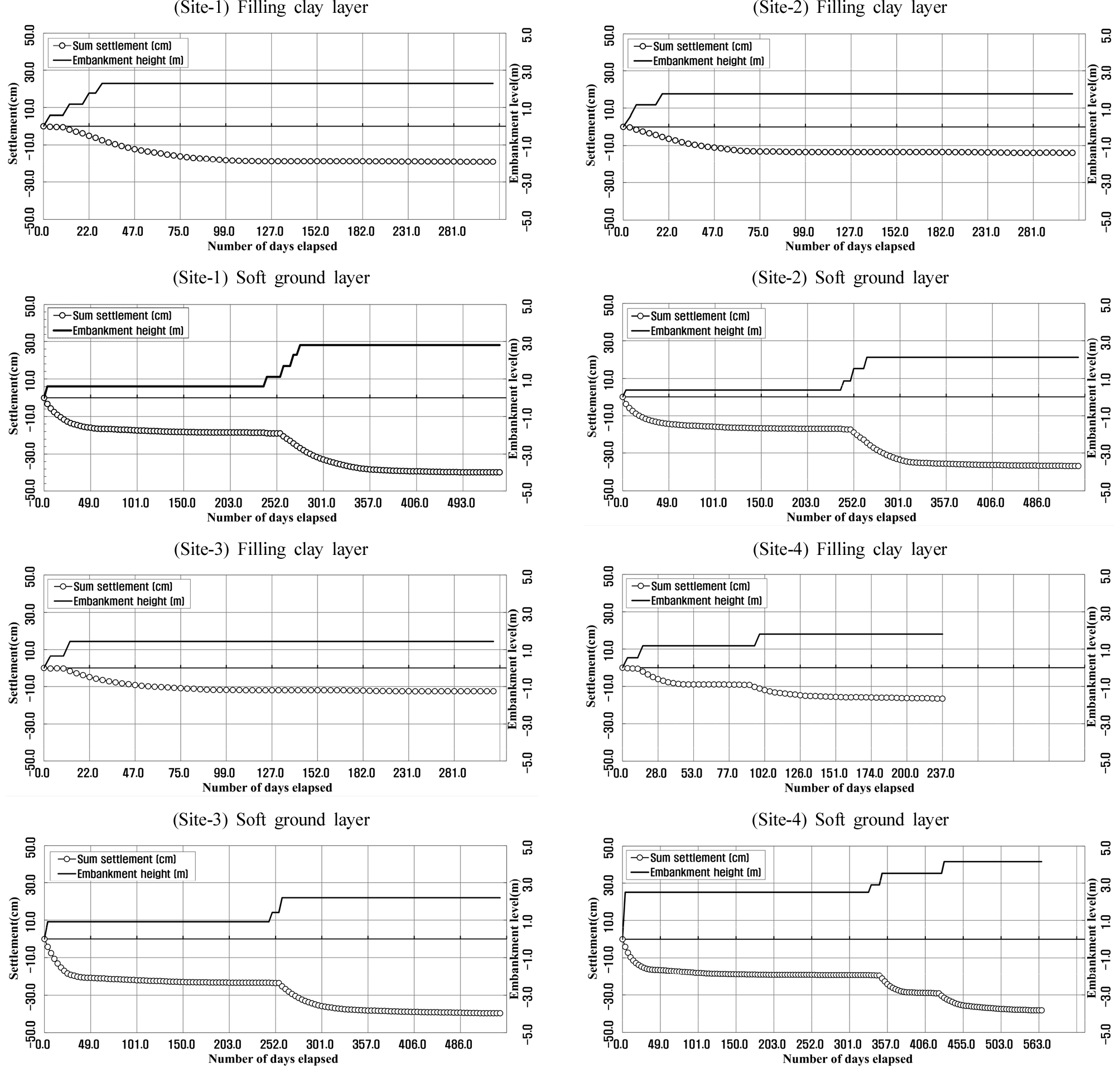

Fig. 10

Measurement settlement curve

계측치를 이용 실측침하량을 예측하는 기법은 Hyperbolic법(Tan et al., 1991), Hoshino법(Hoshino, 1962), Asaoka법(Asaoka, 1978)이 있으며, Fig. 11에 예측방법을 나타내었다. 각 예측치의 평균값을 적용한 실측침하량 산정결과는 Table 7에 나타내었다.

https://static.apub.kr/journalsite/sites/jkges/2024-025-04/N0480250401/images/kges_25_04_01_F11.jpg

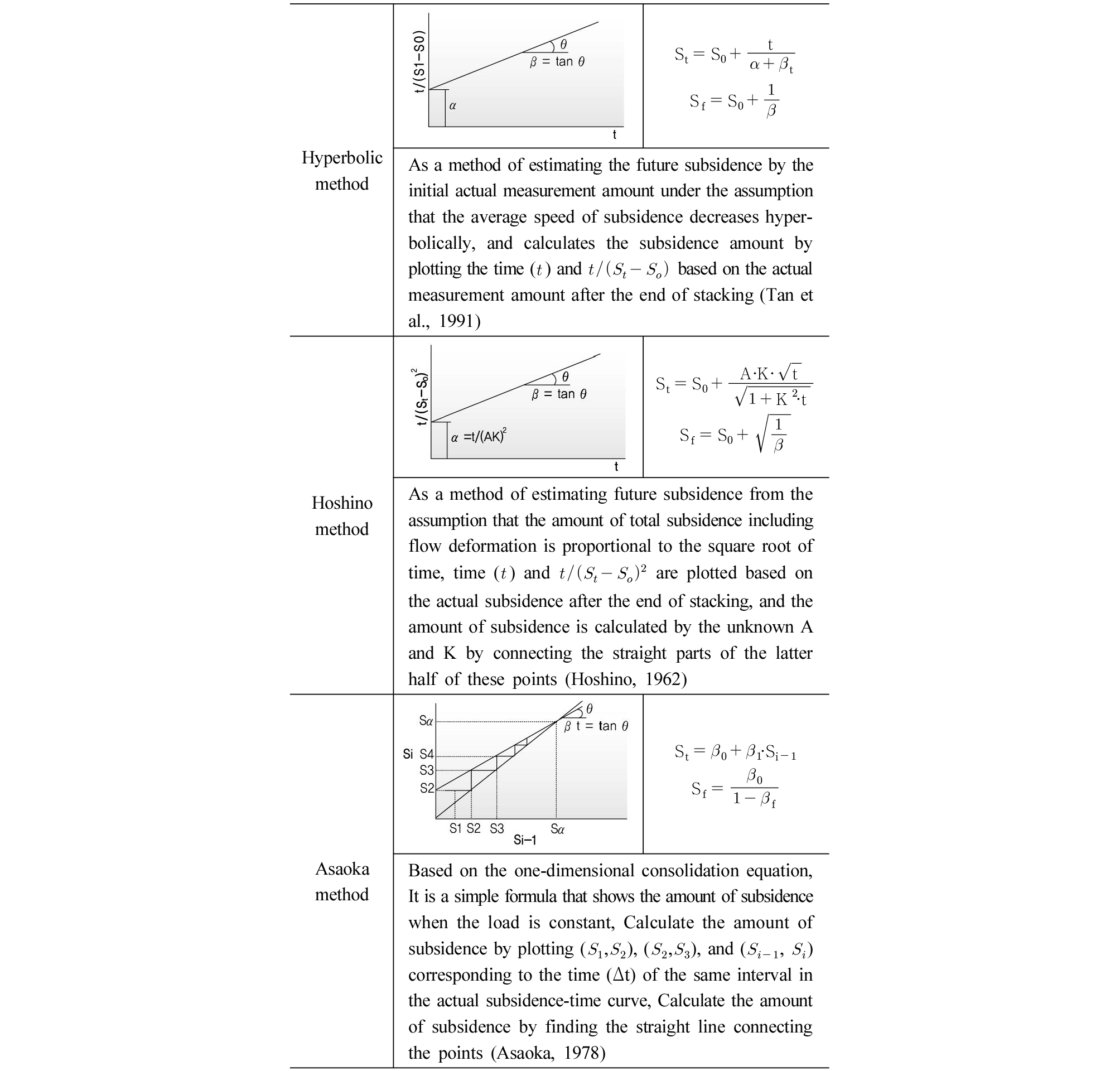

Fig. 11

Settlement prediction graph

Table 7.

Measurement settlement prediction result

List Filling clay layer (△H) Soft ground layer (H) Sum
Site-1 Hyperbolic 19.30 40.40 59.70
Hoshino 19.30 40.40 59.70
Asaoka 19.20 39.80 59.00
Average19.3040.2059.50
Site-2 Hyperbolic 14.20 37.40 51.60
Hoshino 14.20 37.40 51.60
Asaoka 14.50 36.80 51.30
Average14.3037.2051.50
Site-3 Hyperbolic 12.90 40.40 53.30
Hoshino 13.00 40.50 53.50
Asaoka 12.60 39.60 52.20
Average12.8040.2053.00
Site-4 Hyperbolic 17.40 39.80 57.20
Hoshino 17.60 40.60 58.20
Asaoka 16.60 38.60 55.20
Average17.2039.7056.90

Table 6에서 산출된 설계침하량(Design)과 예측곡선을 통해 산정된 실측침하량(Measurement)을 비교한 결과를 Table 8에 나타냈으며, 제안-1의 설계침하량은 실측침하량대비 점성토성토층(△H)은 3.3cm(+20.5%) 크게 산출되었고, 원지반연약층(H)은 21.7cm(-55.2%) 작게 산출되었다. 제안-2의 설계침하량은 실측침하량 대비 점성토 성토층(△H)은 제안-1과 같이 3.3cm(+20.5%) 크게 산출되었고, 원지반연약층(H)은 3.2cm(+8.1%) 크게 산출되었다.

Table 8.

Comparison of measurement settlement and design settlement

List Proposal-1 Proposal-2
Site1 Site2 Site3 Site4 Average Site1 Site2 Site3 Site4 Average
Filling
clay layer
(△H)
Measure 19.30 14.30 12.80 17.20 15.90 Proposal-1 identical
Design 22.02 15.85 14.95 23.83 19.16
(+,-) +2.72 +1.55 +2.15 +6.63 +3.26
Soft
ground
layer
(H)
Measure 40.20 37.20 40.20 39.70 39.30 40.20 37.20 40.20 39.70 39.30
Design 22.86 12.52 12.52 22.49 17.60 55.02 38.15 35.63 41.19 42.50
(+,-) -17.31 -24.68 -27.68 -17.21 -21.70 +14.82 +0.95 -4.57 +1.49 +3.20
Sum
(△H+H)
Measure 59.50 51.50 53.00 56.90 55.20 59.50 51.50 53.00 56.90 55.20
Design 44.88 28.37 27.47 46.33 36.76 77.04 54.00 50.58 65.02 61.66
(+,-) -14.62-23.13-25.53-10.57-18.44+17.54+2.50-2.42+8.12+6.46

점성토성토층(△H)의 설계침하량은 제안-1, 2에서 동일하게 실측침하량과 유사한 결과로 산정되었으며, 원지반연약층(H)의 설계침하량은 제안-1에서 실측침하량 대비 매우 적게 산정되었고, 제안-2에서는 실측침하량과 유사한 결과로 산정되었다.

점성토성토층과 원지반연약층의 합계침하량 비교결과, 제안-1은 실측침하량 대비 -18.4cm(-33.3%), 제안-2는 +6.5cm (11.8%) 차이로, 제안-2(복합대상층)의 설계방안이 실제거동과 유사한 결과를 나타냈으며, 점성토성토층(△H)이 압밀대상층 및 상재하중으로 작용하는 것을 검증할 수 있었다.

다만, 제안-2의 경우도 침하량 차이가 일정부분 발생하는 것은 복잡한 자연지반(복잡한)을 단순화하고, 지반물성치(다양한)를 정규화하는 등의 연약지반 설계의 한계성으로 인하여, 설계와 실제발생의 차이는 불가피한 것으로 판단된다.

4. 요약 및 결론

본 연구에서는 택지조성 공사 시 발생되는 연약점성토를 성토재로 사용하기 위한 압밀침하량 설계방안에 대하여 검토하였다. 이를 위해, 성토재 활용 시 압밀특성변화을 파악하고, 점성토성토층에 대한 설계방안을 제안하였다. 연구대상지에 대하여 압밀침하량 설계방안과 실제거동을 비교·검토하여 현장 적용성을 판단하였으며, 다음과 같은 결과를 도출하였다.

(1) 원지반 불교란조건과 교란조건에 대한 실내압밀시험을 실시한 결과, 압축지수(Cc)는 감소하고 과압밀비(OCR)는 산출되지 않아, 과압밀구간침하량은 크게 정규압밀구간침하량은 작은결과로 나타났다.

(2) 점성토 성토층 침하량은 압밀대상층으로만 산정하는 방안과 압밀대상 및 상재하중으로 작용하는 복합대상층으로 산정하는 방안을 검토하였으며, 복합대상층으로 산정하는 압밀침하량이 크게 산출되었다.

(3) 연구대상지에서 점성토를 성토재로 활용한 구간의 실측결과와 설계방안을 검토한 결과, 점성토 성토층을 복합대상층(압밀대상+상재하중)으로 적용하는 방안이 실제거동과 유사한 결과를 보였다.

(4) 장래, 절취된 연약점성토를 경제적 및 자원재활용 측면에서 성토재로 활용하기 위하여 다양한 사례검토를 통해 설계기준 설정이 필요할 것으로 판단된다.
